Bộ chuyển mạch PoE+ công nghiệp được quản lý L3 PLANET IGS-6325-24P4S, có 24 cổng PoE+ 10/100/1000BASE-T 802.3at với mỗi cổng cấp nguồn lên đến 36 watt và 4 cổng SFP dùng chung trong vỏ máy 1U. Thiết bị cung cấp giao diện quản lý IPv6/IPv4 thân thiện với người dùng nhưng tiên tiến, nhiều chức năng chuyển mạch L2/L4, khả năng định tuyến động OSPFv2 Lớp 3 và công nghệ vòng ERPS ITU-G.8032 tiên tiến để cải thiện khả năng tự phục hồi nhanh chóng và các chức năng PoE thông minh của PLANET để điều khiển giám sát IP ngoài trời PoE và các ứng dụng mạng không dây. Thiết bị có thể hoạt động đáng tin cậy, ổn định và êm ái trong phạm vi nhiệt độ từ -40 đến 75 độ C.
Nội dung chính
- 1 Hỗ trợ định tuyến lớp 3
- 2 Giải pháp mạng an ninh mạng để giảm thiểu rủi ro bảo mật
- 3 Vòng dự phòng, Phục hồi nhanh cho các ứng dụng mạng quan trọng
- 4 PoE công suất cao cho các ứng dụng an ninh và dịch vụ công cộng
- 5 Thiết bị ONVIF tiện lợi và thông minh có tính năng phát hiện
- 6 Kiểm tra trạng thái hoạt động thông minh cho thiết bị được cấp nguồn
- 7 Lịch trình PoE để tiết kiệm năng lượng
- 8 Tái khởi động nguồn điện theo lịch trình
- 9 Cảnh báo sự kiện bẫy SMTP/SNMP
- 10 Cảnh báo báo động hiệu quả để bảo vệ tốt hơn
- 11 Đầu vào kỹ thuật số và Đầu ra kỹ thuật số cho Báo động bên ngoài
- 12 Các tính năng mạnh mẽ của Layer 2
- 13 Bảo mật mạnh mẽ
- 14 Modbus TCP cung cấp khả năng kết nối mạng linh hoạt cho tự động hóa nhà máy
- 15 Giao thức thời gian 1588 cho mạng máy tính công nghiệp
- 16 Cơ chế chẩn đoán SFP thông minh
- 17 Tính năng chính L2+ Industrial Managed Ethernet Switch IGS-6325-24P4S
- 18 Thông số kỹ thuật switch công nghiệp quản lý lớp 3 PLANET IGS-6325-24P4S
Hỗ trợ định tuyến lớp 3
PLANET IGS-6325-24P4S cho phép quản trị viên tăng hiệu quả mạng một cách thuận tiện bằng cách định cấu hình định tuyến tĩnh IPv4/IPv6 VLAN lớp 3 theo cách thủ công và tự động thiết lập IPv4 OSPFv2 (Open Shortest Path First). OSPF là giao thức định tuyến động nội bộ cho hệ thống tự chủ dựa trên trạng thái liên kết. Giao thức này tạo cơ sở dữ liệu cho trạng thái liên kết bằng cách trao đổi trạng thái liên kết giữa các bộ chuyển mạch lớp 3, sau đó sử dụng thuật toán Shortest Path First để tạo bảng định tuyến dựa trên cơ sở dữ liệu đó.
Giải pháp mạng an ninh mạng để giảm thiểu rủi ro bảo mật
Dòng IGS-6325 hỗ trợ các giao thức SSHv2, TLS và SSL để cung cấp khả năng bảo vệ mạnh mẽ chống lại các mối đe dọa nâng cao. Nó bao gồm một loạt các tính năng an ninh mạng như DHCP Snooping, IP Source Guard, ARP Inspection Protection, kiểm soát truy cập mạng dựa trên cổng và MAC 802.1x, quản lý tài khoản người dùng RADIUS và TACACS+, xác thực SNMPv3, v.v. để bổ sung cho nó như một giải pháp bảo mật toàn diện.
Vòng dự phòng, Phục hồi nhanh cho các ứng dụng mạng quan trọng
Dòng IGS-6325 hỗ trợ công nghệ vòng dự phòng và có khả năng tự phục hồi mạnh mẽ, nhanh chóng để ngăn chặn gián đoạn và xâm nhập từ bên ngoài. Nó kết hợp công nghệ ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) tiên tiến, Giao thức Spanning Tree (802.1s MSTP) và hệ thống đầu vào nguồn dự phòng vào mạng tự động hóa công nghiệp của khách hàng để nâng cao độ tin cậy và thời gian hoạt động của hệ thống trong môi trường nhà máy khắc nghiệt. Trong mạng vòng đơn giản, thời gian phục hồi liên kết dữ liệu có thể nhanh tới 10ms.
PoE công suất cao cho các ứng dụng an ninh và dịch vụ công cộng
Vì toàn bộ hệ thống có tổng công suất PoE là 440 watt, IGS-6325-24P4S được thiết kế đặc biệt để đáp ứng nhu cầu ngày càng tăng của các PD mạng tiêu thụ nhiều điện năng hơn (thiết bị được cấp nguồn) như các điểm truy cập LAN không dây đa kênh (802.11a/b/g/n), camera mạng speed dome PTZ (quay ngang, nghiêng, thu phóng) và các thiết bị mạng PoE khác.
Thiết bị ONVIF tiện lợi và thông minh có tính năng phát hiện
PLANET mới phát triển một tính năng tuyệt vời — Hỗ trợ ONVIF — được thiết kế đặc biệt để hợp tác với các hệ thống giám sát IP video. Từ GUI IGS-6325-24P4S, khách hàng chỉ cần một cú nhấp chuột để tìm kiếm và hiển thị tất cả các thiết bị ONVIF thông qua ứng dụng mạng. Ngoài ra, khách hàng có thể tải hình ảnh sàn lên dòng thiết bị chuyển mạch, giúp việc triển khai giám sát và các thiết bị khác trở nên dễ dàng cho mục đích lập kế hoạch và kiểm tra. Hơn nữa, khách hàng có thể nhận thông tin giám sát theo thời gian thực và trạng thái trực tuyến/ngoại tuyến; Việc khởi động lại PoE có thể được kiểm soát từ GUI.
Kiểm tra trạng thái hoạt động thông minh cho thiết bị được cấp nguồn
Bộ chuyển mạch PoE IGS-6325-24P4S có thể được cấu hình để theo dõi trạng thái của PD được kết nối theo thời gian thực thông qua hành động ping. Khi PD ngừng hoạt động và phản hồi, IGS-6325-24P4S sẽ tái chế nguồn điện cổng PoE và đưa PD trở lại hoạt động. Nó cũng tăng cường đáng kể độ tin cậy ở chỗ cổng PoE sẽ đặt lại nguồn điện PD, do đó giảm bớt gánh nặng quản lý của quản trị viên.
Lịch trình PoE để tiết kiệm năng lượng
Theo xu hướng tiết kiệm năng lượng trên toàn thế giới và góp phần bảo vệ môi trường trên Trái đất, IGS-6325-24P4S có thể kiểm soát hiệu quả nguồn điện bên cạnh khả năng cung cấp công suất cao. Chức năng “Lịch trình PoE” tích hợp giúp bạn bật hoặc tắt cấp nguồn PoE cho từng cổng PoE trong khoảng thời gian chỉ định và đây là chức năng mạnh mẽ giúp các doanh nghiệp vừa và nhỏ hoặc doanh nghiệp tiết kiệm điện và tiền.
Tái khởi động nguồn điện theo lịch trình
IGS-6325-24P4S cho phép mỗi camera IP PoE được kết nối hoặc điểm truy cập không dây PoE khởi động lại vào một thời điểm cụ thể mỗi tuần. Do đó, nó sẽ giảm khả năng camera IP hoặc AP bị sập do tràn bộ đệm.
Cảnh báo sự kiện bẫy SMTP/SNMP
IGS-6325-24P4S cung cấp chức năng cảnh báo sự kiện để giúp chẩn đoán thiết bị bất thường do kết nối mạng bị ngắt hay phản hồi khởi động lại.
Cảnh báo báo động hiệu quả để bảo vệ tốt hơn
Dòng IGS-6325 hỗ trợ tính năng Báo lỗi có thể cảnh báo người dùng khi có sự cố với công tắc. Với tính năng lý tưởng này, người dùng sẽ không phải mất thời gian tìm kiếm sự cố ở đâu. Tính năng này sẽ giúp tiết kiệm thời gian và nguồn nhân lực.
Đầu vào kỹ thuật số và Đầu ra kỹ thuật số cho Báo động bên ngoài
Dòng IGS-6325 hỗ trợ Đầu vào kỹ thuật số và Đầu ra kỹ thuật số trên bảng điều khiển phía trên. Báo động bên ngoài này cho phép người dùng sử dụng Đầu vào kỹ thuật số để phát hiện và ghi lại trạng thái thiết bị bên ngoài (như máy dò đột nhập cửa) và gửi báo động sự kiện cho người quản trị. Đầu ra kỹ thuật số có thể được sử dụng để báo động cho người quản trị nếu cổng của Dòng IGS-6325 hiển thị kết nối bị ngắt, kết nối được hoặc mất điện.

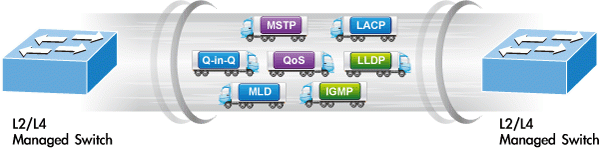

Các tính năng mạnh mẽ của Layer 2
Dòng IGS-6325 có thể được lập trình cho các chức năng quản lý chuyển mạch nâng cao như tổng hợp liên kết cổng động, VLAN Q-in-Q, VLAN riêng, Giao thức Rapid Spanning Tree, QoS từ Lớp 2 đến Lớp 4, kiểm soát băng thông và theo dõi IGMP. Dòng IGS-6325 cung cấp VLAN được gắn thẻ 802.1Q và các nhóm VLAN được phép sẽ tối đa lên đến 255. Thông qua tổng hợp các cổng hỗ trợ, Dòng IGS-6325 cho phép vận hành một trunk tốc độ cao kết hợp nhiều cổng. Nó cho phép tối đa 6 nhóm trunk với 4 cổng cho mỗi nhóm trunk và cũng hỗ trợ chuyển đổi dự phòng.
Bảo mật mạnh mẽ
Dòng IGS-6325 cung cấp Danh sách kiểm soát truy cập (ACL) Lớp 2 đến Lớp 4 toàn diện để thực thi bảo mật cho các thiết bị biên. Nó có thể được sử dụng để hạn chế quyền truy cập mạng bằng cách từ chối các gói dựa trên địa chỉ IP nguồn và đích, cổng TCP/UDP hoặc các ứng dụng mạng thông thường đã xác định. Cơ chế bảo vệ của nó cũng bao gồm xác thực người dùng và thiết bị dựa trên cổng 802.1x và dựa trên MAC. Với chức năng VLAN riêng, có thể ngăn chặn giao tiếp giữa các cổng biên để đảm bảo quyền riêng tư của người dùng. Giờ đây, người quản trị mạng có thể xây dựng các mạng công ty có độ bảo mật cao với ít thời gian và công sức hơn đáng kể so với trước đây.
Modbus TCP cung cấp khả năng kết nối mạng linh hoạt cho tự động hóa nhà máy
Với giao thức Modbus TCP/IP được hỗ trợ, Dòng IGS-6325 có thể dễ dàng tích hợp với các hệ thống SCADA, hệ thống HMI và các hệ thống thu thập dữ liệu khác trong nhà máy. Nó cho phép người quản trị giám sát từ xa thông tin hoạt động của bộ chuyển mạch Ethernet công nghiệp, thông tin cổng và trạng thái giao tiếp, do đó dễ dàng đạt được khả năng giám sát và bảo trì nâng cao cho toàn bộ nhà máy.
Giao thức thời gian 1588 cho mạng máy tính công nghiệp
Dòng IGS-6325 lý tưởng cho các ứng dụng Ethernet của nhà mạng và viễn thông, hỗ trợ cung cấp dịch vụ MEF và thời gian qua các giải pháp gói cho IEEE 1588 và Ethernet đồng bộ.
Cơ chế chẩn đoán SFP thông minh
Dòng IGS-6325 hỗ trợ chức năng SFP-DDM (Digital Diagnostic Monitor) giúp quản trị viên mạng dễ dàng theo dõi các thông số thời gian thực của SFP, chẳng hạn như công suất đầu ra quang, công suất đầu vào quang, nhiệt độ, dòng điện phân cực laser và điện áp cung cấp bộ thu phát.
Tính năng chính L2+ Industrial Managed Ethernet Switch IGS-6325-24P4S
- 24 cổng 10/100/1000BASE-T Gigabit Ethernet RJ45 với chức năng IEEE 802.3at PoE+ Injector
- 4 khe cắm 100/1000BASE-X mini-GBIC/SFP, dùng chung với Port-21 đến Port-24 tương thích với 100BASE-FX SFP.
- Giao diện điều khiển RJ45 đến RS232 DB9 để quản lý và thiết lập cơ bản
- Tuân thủ IEEE 802.3at Power over Ethernet Plus/end-span PSE
- Tối đa 24 thiết bị IEEE 802.3af được cấp nguồn
- Hỗ trợ nguồn PoE lên đến 36 watt cho mỗi cổng PoE
- Ngân sách PoE 440 watt
- Tự động phát hiện thiết bị được cấp nguồn (PD)
- Modbus TCP để giám sát thời gian thực trong hệ thống SCADA
- IEEE 1588v2 PTP (Precision Time Protocol)
- Vỏ kim loại bảo vệ IP30
- Thiết kế lắp trên giá đỡ 19 inch
- Nguồn điện dự phòng 48~56V DC kép với chức năng bảo vệ đảo cực (1) Bảo vệ mất điện dự phòng chủ động-chủ động (2) Sao lưu khi mất điện trên một nguồn cung cấp (3)Khả năng chịu lỗi và phục hồi
- Hỗ trợ bảo vệ EFT cho nguồn điện DC 6KV và bảo vệ ESD Ethernet DC 5KV
- Nhiệt độ hoạt động -40 đến 75 độ C
Thông số kỹ thuật switch công nghiệp quản lý lớp 3 PLANET IGS-6325-24P4S
| Hardware Specifications | |
|---|---|
| Copper Ports | 24 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports |
| SFP/mini-GBIC Slots | 4 100/1000BASE-X SFP interfaces, shared with Port-21 to Port-24 Compatible with 100BASE-FX SFP transceiver |
| PoE Injector Port | 24 ports with 802.3af/at PoE injector function with Port-1 to Port-24 |
| Console | 1 x RJ45-to-RS232 serial port (115200, 8, N, 1) |
| Switch Architecture | Store-and-Forward |
| Switch Fabric | 48Gbps/non-blocking |
| Throughput (packet per second) | 35.71Mpps@ 64 bytes packet |
| Address Table | 16K entries, automatic source address learning and aging |
| Shared Data Buffer | 32M bits |
| Flow Control | IEEE 802.3x pause frame for full duplex Back pressure for half duplex |
| Jumbo Frame | 10K bytes |
| Reset Button | < 5 sec: System reboot > 5 sec: Factory default |
| ESD Protection | 5KV DC |
| Enclosure | IP30 metal case |
| Installation | Rack-mountable kit |
| Connector | Fixed 6-pin terminal block for power input Pin 1/2 for Power 1, Pin 3/4 for fault alarm, Pin 5/6 for Power 2 Removable 6-pin terminal block for DI/DO interface Pin 1/2 for DI 1 & 2, Pin 3/4 for DO 1 & 2, Pin 5/6 for GND |
| Alarm | One relay output for power failure. Alarm relay current carry ability: 1A @ 24V DC |
| DI & DO | 2 digital input (DI): Level 0: -24V~2.1V (±0.1V) Level 1: 2.1V~24V (±0.1V) Max. input current: 10mA 2 digital output (DO): Open collector to 24V DC, 100mA max. |
| LED Indicators | System: DC 1 (Green) DC 2 (Green) Fault Alarm (Red) Ring (Green) Ring Owner (Green) DIDO (Red) Per 10/100/1000T RJ45 PoE+ Interfaces (Port 1 to Port 24): PoE-in-Use (Amber) LNK/ACT (Green) 100/1000Mbps SFP Combo Interfaces (Port 21 to Port 24): 1000Mbps LNK/ACT (Green) 100Mbps LNK/ACT (Amber) |
| Dimensions (W x D x H) | 443.7 x 301.5 x 44 mm, 1U height |
| Weight | 3740g |
| Power Requirements | Dual 48~56V DC (>53V DC for PoE+ output recommended), 11A |
| Power Consumption | Max. 33 watts/112.51 BTU (Power on without any connection) Max. 536 watts/1828.90 BTU (Full loading with PoE function) |
| Power Over Ethernet | |
| PoE Standard | IEEE 802.3at Power over Ethernet Plus/PSE |
| PoE Power Supply Type | End-span |
| PoE Power Output | IEEE 802.3af Standard – Per port 48V~51V DC (depending on the power supply), max. 15.4 watts IEEE 802.3at Standard – Per port 52V~56V DC (depending on the power supply), max. 36 watts |
| Power Pin Assignment | 1/2 (+), 3/6 (-) |
| PoE Power Budget | 48V Power input – Single power input: 240W maximum (depending on power input) – Dual power input: 300W maximum (depending on power input) 52~56V Power input – Single power input: 240W maximum (depending on power input) – Dual power input: 440W maximum (depending on power input) ※Dual power input must be the same as DC voltage, like dual 56V |
| Max. Number of Class 2 PDs | 24 |
| Max. Number of Class 3 PDs | 24 |
| Max. Number of Class 4 PDs | 16 |
| Layer 2 Function | |
| Port Configuration | Port disable/enable Auto-negotiation 10/100/1000Mbps full and half duplex mode selection Flow control disable/enable Power saving mode control |
| Port Status | Display each port’s speed duplex mode, link status, flow control status, auto negotiation status, trunk status |
| Port Mirroring | TX / RX / Both Many-to-1 monitor |
| VLAN | IEEE 802.1Q tag-based VLAN IEEE 802.1ad Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN Voice VLAN MVR (Multicast VLAN Registration) GVRP (GARP VLAN Registration Protocol) Up to 256 VLAN groups, out of 4096 VLAN IDs |
| Link Aggregation | IEEE 802.3ad LACP/static trunk Supports 14 trunk groups with 16 ports per trunk group |
| Spanning Tree Protocol | IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol |
| QoS | Traffic classification based, strict priority and WRR 8-level priority for switching – Port number – 802.1p priority – 802.1Q VLAN tag – DSCP/TOS field in IP packet |
| IGMP Snooping | IPv4 IGMP (v1/v2/v3) snooping, up to 255 multicast groups IPv4 IGMP querier mode support |
| MLD Snooping | IPv6 MLD (v1/v2) snooping, up to 255 multicast groups IPv6 MLD querier mode support |
| Access Control List | IP-based ACL/MAC-based ACL Up to 256 entries |
| Bandwidth Control | Per port bandwidth control Ingress: 10Kbps~13000Mbps Egress: 100Kbps~13000Mbps |
| Layer 3 Function | |
| IP Interfaces | Max. 128 VLAN interfaces |
| Routing Table | Max. 128 routing entries |
| Routing Protocols | IPv4 hardware static routing IPv6 hardware static routing IPv4 OSPFv2 dynamic routing |
| Management | |
| Basic Management Interfaces | Console; Telnet; Web browser; SNMP v1, v2c |
| Secure Management Interfaces | SSH, TLS, SSL, SNMP v3 |
| SNMP MIBs | RFC 1213 MIB-II RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (Groups 1, 2, 3 and 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB RFC 4292 IP Forward MIB IEEE 802.1X PAE LLDP |
| Standards Conformance | |
| Regulatory Compliance | FCC Part 15 Class A, CE |
| Standards Compliance | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1ad Q-in-Q VLAN stacking IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3ah OAM IEEE 802.1ag Connectivity Fault Management (CFM) IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 1588 PTPv2 RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP version 3 RFC 2710 MLD version 1 FRC 3810 MLD version 2 ITU G.8032 ERPS Ring ITU-T G.8032 ERPS Ring ITU-T Y.1731 Performance Monitoring |
| Environment | |
| Operating Temperature | -40 ~ 75 degrees C |
| Storage Temperature | -40 ~ 85 degrees C |
| Humidity | 5 ~ 95% (non-condensing) |
