PLANET SGS-6341-24T6X là một thiết bị chuyển mạch Gigabit quản lý, có khả năng xếp chồng, lớp 3 hoàn toàn mới với tốc độ đường lên 10Gbps, phù hợp với nhiều loại ứng dụng mạng và triển khai linh hoạt. SGS-6341-24T6X có 24 cổng RJ45 10/100/1000BASE-T và 6 cổng SFP+ 1G/10GBASE-X với kiến trúc chuyển mạch 168Gbps được thiết kế trong vỏ máy chắc chắn 1U.
PLANET SGS-6341-24T6X cung cấp hiệu năng mật độ cao, định tuyến tĩnh lớp 3, RIP (Giao thức thông tin định tuyến) và OSPF (Mở đường dẫn ngắn nhất), có thể xử lý lượng dữ liệu cực lớn trong cấu trúc liên kết an toàn, kết nối với xương sống doanh nghiệp hoặc máy chủ dung lượng cao. Các tính năng WRR (Weighted Round Robin) mạnh mẽ và Bảo mật Mạng giúp SGS-6341-24T6X thực hiện kiểm soát lưu lượng dữ liệu hiệu quả cho các ứng dụng VoIP của ISP và doanh nghiệp, truyền phát video và đaicast.
Nội dung chính
Khả năng Ethernet hiệu suất cao 10Gbps
Sáu khe cắm SFP+ tích hợp trong SGS-6341-24T6X hỗ trợ tốc độ kép, 10GBASE-SR/LR hoặc 1000BASE-SX/LX. Với giao diện đường lên 10Gbps, SGS-6341-24T6X tự hào sở hữu kiến trúc chuyển mạch hiệu suất cao, có khả năng cung cấp mạng chuyển mạch không bị tắc nghẽn và thông lượng tốc độ đường truyền lên đến 168 Gbps, giúp đơn giản hóa đáng kể các tác vụ nâng cấp mạng LAN để đáp ứng nhu cầu băng thông ngày càng tăng.

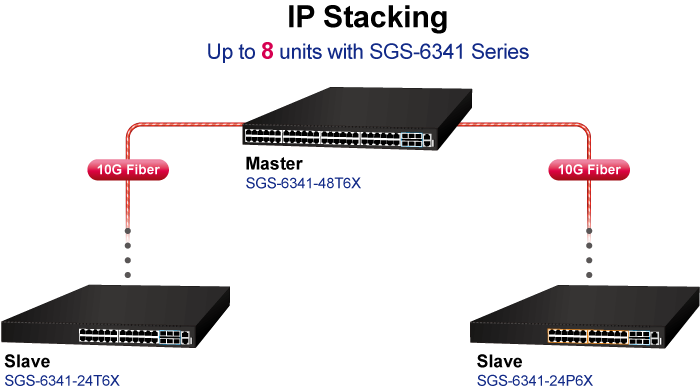

Quản lý xếp chồng IP tập trung
Được định vị là bộ chuyển mạch lớp phân phối hoặc tổng hợp cho các mạng lớn, SGS-6341-24T6X hỗ trợ chức năng xếp chồng IP giúp người quản lý mạng dễ dàng cấu hình tối đa 8 bộ chuyển mạch trong cùng một dòng thông qua một địa chỉ IP duy nhất thay vì kết nối và thiết lập từng thiết bị một. Công nghệ IP Stacking nhóm các thiết bị chuyển mạch dòng PLANET SGS-6341 lại với nhau để cho phép quản lý tập trung thông qua một thiết bị duy nhất, bất kể vị trí vật lý hay loại thiết bị chuyển mạch nào, miễn là chúng được kết nối với cùng một mạng cục bộ.

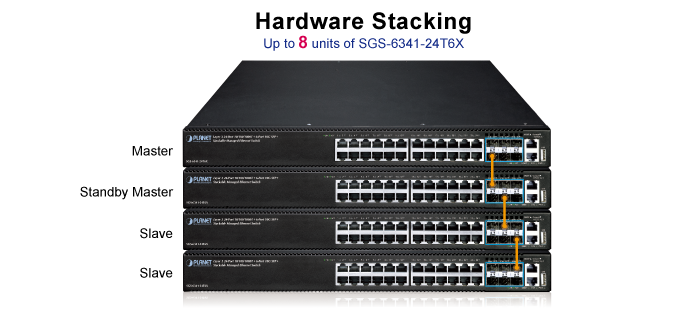

Quản lý xếp chồng phần cứng tập trung
Có thể xếp chồng tối đa 8 thiết bị SGS-6341-24T6X để hoạt động như một bộ chuyển mạch logic duy nhất, đơn giản hóa việc quản lý và mở rộng mạng. Thiết kế xếp chồng dạng vòng cung cấp khả năng dự phòng, đảm bảo lưu lượng dữ liệu vẫn tiếp tục ngay cả khi một thiết bị bị lỗi. Các bộ chuyển mạch cũng có thể được thay thế nóng mà không làm gián đoạn dịch vụ, giúp đơn giản hóa đáng kể việc nâng cấp và mở rộng quy mô để đáp ứng nhu cầu băng thông ngày càng tăng.
Mạng vòng dự phòng, phục hồi nhanh cho các ứng dụng mạng quan trọng
SGS-6341-24T6X hỗ trợ công nghệ mạng vòng dự phòng và có khả năng tự phục hồi mạnh mẽ, nhanh chóng để ngăn ngừa gián đoạn và xâm nhập từ bên ngoài. Nó tích hợp công nghệ ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) tiên tiến và giao thức Spanning Tree (802.1s MSTP) vào mạng của khách hàng để tăng cường độ tin cậy và thời gian hoạt động của hệ thống trong môi trường khắc nghiệt. Trong một mạng vòng đơn giản nhất định, thời gian phục hồi có thể dưới 50ms để nhanh chóng đưa mạng trở lại hoạt động bình thường.
Hỗ trợ định tuyến lớp 3
PLANET SGS-6341-24T6X cho phép quản trị viên dễ dàng nâng cao hiệu quả mạng bằng cách cấu hình định tuyến tĩnh lớp 3 thủ công và cài đặt RIP hoặc OSPF tự động. RIP có thể sử dụng số bước nhảy làm thước đo định tuyến và ngăn chặn vòng lặp định tuyến bằng cách đặt giới hạn về số bước nhảy được phép trên một đường dẫn từ nguồn đến đích. OSPF là một giao thức định tuyến động nội bộ cho hệ thống tự trị dựa trên trạng thái liên kết. Giao thức này tạo ra một cơ sở dữ liệu cho trạng thái liên kết bằng cách trao đổi trạng thái liên kết giữa các thiết bị chuyển mạch lớp 3, sau đó sử dụng thuật toán Tìm đường ngắn nhất (Shortest Path First) để tạo bảng định tuyến dựa trên cơ sở dữ liệu đó.
Các giao thức mạng đa lớp phong phú
SGS-6341-24T6X đi kèm với chức năng quản lý lớp 3 đầy đủ với các giao thức và ứng dụng toàn diện để tạo điều kiện thuận lợi cho việc triển khai và quản lý dịch vụ nhanh chóng cho cả mạng L2 và L3 truyền thống. Với khả năng hỗ trợ các tính năng nâng cao, bao gồm RIP, RIPng, OSPFv2, OSPFv3, BGP, BGP4+, v.v., thiết bị chuyển mạch này lý tưởng cho trung tâm dữ liệu truyền thống hoặc ảo hóa hoàn toàn.
Hỗ trợ Multicast mạnh mẽ
SGS-6341-24T6X hỗ trợ nhiều tính năng multicast. Ở lớp 2, nó hỗ trợ IPv4 IGMPv1/v2/v3 snooping và IPv6 MLD v1/v2 snooping. Với tính năng Đăng ký VLAN Multicast (MVR), thiết bị có thể điều khiển bộ thu/gửi multicast và phát hiện nguồn multicast bất hợp pháp. Ở các giao thức multicast lớp 3, nó hỗ trợ PIM-DM, PIM-SM và PIM-SSM, giúp SGS-6341-24T6X trở nên tuyệt vời cho mọi mạng lưới mạnh mẽ.
Hỗ trợ IPv6 đầy đủ
SGS-6341-24T6X cung cấp khả năng quản lý IPv6 và các tính năng bảo mật cấp doanh nghiệp như SSH, ACL, WRR và xác thực RADIUS. Do đó, nó giúp các doanh nghiệp bước vào kỷ nguyên IPv6 với chi phí đầu tư thấp nhất. Ngoài ra, bạn không cần phải thay thế các thiết bị mạng khi xây dựng mạng biên FTTx IPv6.
Các tính năng Layer 2 mạnh mẽ
SGS-6341-24T6X có thể được lập trình cho các chức năng quản lý chuyển mạch cơ bản như cấu hình tốc độ cổng, gộp cổng, VLAN, giao thức Spanning Tree, WRR, điều khiển băng thông và IGMP snooping. Nó cũng hỗ trợ VLAN gắn thẻ 802.1Q, Q-in-Q, VLAN thoại và giao thức GVRP. Ngoài ra, số lượng giao diện VLAN là 1K và số lượng ID VLAN là 4K. Bằng cách hỗ trợ gộp cổng, SGS-6341-24T6X cho phép hoạt động của một đường truyền tốc độ cao kết hợp với nhiều cổng. Nó cho phép tối đa 32 nhóm cho đường truyền với tối đa 8 cổng cho mỗi nhóm.\
Kiểm soát lưu lượng truy cập từ Lớp 2 đến Lớp 4 xuất sắc
SGS-6341-24T6X được trang bị các tính năng quản lý lưu lượng và WRR mạnh mẽ để nâng cao chất lượng dịch vụ viễn thông. Chức năng WRR bao gồm phân loại lưu lượng truy cập Lớp 4 tốc độ đường truyền và giới hạn băng thông, đặc biệt hữu ích cho các ứng dụng đa người dùng, đa doanh nghiệp, viễn thông hoặc dịch vụ mạng. Nó cũng cho phép các doanh nghiệp tận dụng tối đa tài nguyên mạng hạn chế và đảm bảo chất lượng tốt nhất trong truyền tải VoIP và hội nghị truyền hình.
Bảo mật mạnh mẽ từ Lớp 2 đến Lớp 4
Các chính sách ACL được hỗ trợ có thể phân loại lưu lượng truy cập theo địa chỉ IP nguồn/đích, địa chỉ MAC nguồn/đích, giao thức IP, TCP/UDP, độ ưu tiên IP, phạm vi thời gian và ToS. Hơn nữa, nhiều chính sách khác nhau có thể được thực hiện để chuyển tiếp lưu lượng truy cập. SGS-6341-24T6X cũng cung cấp xác thực truy cập dựa trên cổng IEEE 802.1x, có thể được triển khai với RADIUS, để đảm bảo an ninh cấp cổng và chặn người dùng bất hợp pháp. Do đó, SGS-6341-24T6X giúp các doanh nghiệp và trường học tận dụng tối đa nguồn tài nguyên mạng hạn chế và đảm bảo hiệu suất tốt nhất trong truyền tải VoIP và hội nghị truyền hình.
Quản lý hiệu quả
Để quản lý hiệu quả, SGS-6341-24T6X được trang bị giao diện quản lý console, Web và SNMP.
- Với giao diện quản lý dựa trên Web được tích hợp sẵn , nó cung cấp một cơ sở cấu hình và quản lý độc lập, dễ sử dụng, độc lập với nền tảng.
- Đối với quản lý dựa trên văn bản , nó có thể được truy cập thông qua Telnet và cổng giao diện điều khiển.
- Đối với phần mềm quản lý và giám sát dựa trên tiêu chuẩn, nó cung cấp kết nối SNMPv3 mã hóa nội dung gói tại mỗi phiên để quản lý từ xa an toàn.
Cơ chế chẩn đoán SFP thông minh
SGS-6341-24T6X hỗ trợ chức năng SFP-DDM (Digital Diagnostic Monitor) giúp quản trị viên mạng dễ dàng theo dõi các thông số thời gian thực của bộ thu phát SFP và SFP+, chẳng hạn như công suất đầu ra quang, công suất đầu vào quang, nhiệt độ, dòng điện phân cực laser và điện áp cung cấp bộ thu phát.

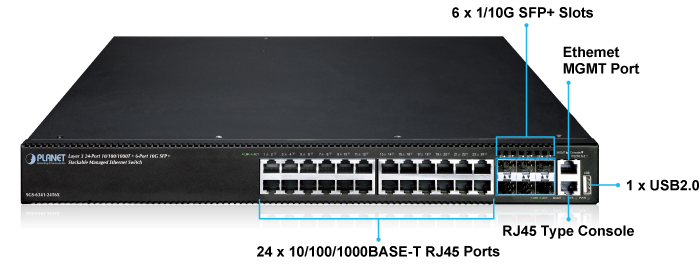

Tính năng chính L3 Managed Switch PLANET SGS-6341-24T6X
- 24 cổng đồng RJ45 10/100/1000BASE-T
- 6 khe cắm SFP+ 10GBASE-SR/LR, tương thích với SFP 1000BASE-SX/LX/BX
- Giao diện console RJ45 sang DB9 (115200,N,8,1) để quản lý và thiết lập cơ bản switch
- Cổng MGMT để truy cập máy chủ HTTP
- Cổng USB
- Tính năng quản lý lớp 3
- Nguồn điện: 100~240VAC
Thông số kỹ thuật bộ chuyển mạch quản lý lớp 3 PLANET SGS-6341-24T6X
| Hardware Specifications | |
|---|---|
| Copper Ports | 24 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports (ports1 to 24) |
| 10G SFP+ Ports | 6 10GBASE-SR/LR SFP+ ports (ports 25 to 30) Backward compatible with 1000BASE-SX/LX/BX SFP transceiver |
| MGMT | 1 x 10/100BASE-T RJ45 port |
| Console | 1 x RJ45-to-DB9 serial port (115200, 8, N, 1) |
| USB | 1 x USB 2.0 |
| LED Indicator | System: PWR, SYS, MGMT Green Ports: 10/100/1000BASE-T RJ45 Port: LNK/ACT Green 1G/10G BASE-SR/LR SFP+ Port: LNK/ACT Green |
| Dimensions (W x D x H) | 440 x 380 x 43.6 mm 1U height |
| Weight | 4393g |
| Power Consumption | System on: 15.7 watts/53.5 BTU (maximum) Full loading: 33.9 watts/115.5BTU (maximum) |
| Power Requirements | AC 100~240V, 50/60Hz |
| Fan | 1 (Smart FAN) |
| ESD Protection | 6kV |
| Surge Protection | 6kV |
| Switching Performance | |
| Switch Architecture | Store-and-forward |
| Switch Capacity | 168Gbps/non-blocking |
| Switch Throughput | 125Mpps |
| Address Table | 32K MAC address table with auto learning function |
| ARP Table | 1K |
| Routing Table | 1K |
| VLAN Interface | 1K |
| IP Interface | 4096 |
| ACL Table | 3K |
| Routing entries | 1K |
| Shared Data Buffer | 8MB |
| Jumbo Frame | 12KB |
| Flow Control | Back pressure for half duplex IEEE 802.3x pause frame for full duplex |
| IPv4 Layer 3 Functions | |
| IP Routing Protocol | RIP v1/v2 OSPFv2 BGP (Border Gateway Protocol) Static routing |
| Multicast Routing Protocol | PIM-DM and PIM-SM PIM-SSM |
| VRRP | Configure VRRP in interface VLAN VRRP priority VRRP standby VRRP track |
| Routing Features | VRRP Policy routing Load balance through equal-cost routing BFD (Bidirectional Forwarding Detection) for OSPF and BGP |
| DHCP | DHCP client DHCP server, default route DHCP relay |
| IPv6 Layer 3 Functions | |
| IP Routing Protocol | RIPng OSPFv3 VRRPv3 URPF RA BGP4+ |
| Routing Features | Manual tunnel ISATAP tunnel Configured Tunnel GRE Tunnel 6-to-4 tunnel |
| IPv6 Functions | ICMPv6, DHCPv6, ACLv6, IPv6 Telnet IPv6 Neighbor Discovery Path MTU Discovery ICMPv6 ND, DNSv6 IPv6 LPM Routing IPv6 Policy-based Routing (PBR) |
| Layer 2 Function | |
| Port Configuration | Port disable/enable Flow control disable/enable Bandwidth control on each port Port loopbacks detect |
| Port Status | Display each port’s speed duplex mode, link status, flow control status and auto negotiation status |
| VLAN | IEEE 802.1Q tag-based VLAN, up to 4K VLAN entries IEEE 802.1ad Q-in-Q VLAN stacking/tunneling GVRP for VLAN management Private VLAN Edge (PVE) supported Protocol-based VLAN MAC-based VLAN IP subnet VLAN |
| Spanning Tree Protocol | IEEE 802.1D Spanning Tree Protocol (STP) IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) IEEE 802.1s Multiple Spanning Tree Protocol (MSTP) BPDU protection, root protection |
| IPv4 IGMP Snooping | IPv4 IGMP v1/v2/v3 snooping IGMP Fast Leave IPv4 Querier mode support IGMP Filtering and IGMP Throttling IGMP Proxy reporting |
| IPv6 MLD Snooping | IPv6 MLD v1/v2 snooping Multicast VLAN Register (MVR) |
| Bandwidth Control | Ingress and Egress At least 64Kbps stream |
| Ring | Supports ITU-T G.8032 ERPS |
| Link Aggregation | IEEE 802.3ad LACP/static trunk Supports 32 groups with 8 ports per trunk group |
| QoS | 8 priority queues on all switch ports Traffic Supervision and Traffic Shaping Scheduling for priority queues Weighted Round Robin (WRR) Strict priority (SP) SP+WRR Traffic classification: IEEE 802.1p CoS DSCP DiffServ Precedence TOS VLAN ID IP ACL MAC ACL Port ACL Policy-based ingress and egress QoS 802.1p and DSCP priority remark |
| Security Function | |
| Access Control List | Supports Standard and Expanded ACL IP-based ACL/MAC-based ACL/Port-based ACL Time-based ACL Up to 1K entries |
| Security | Port isolation Port security, supports IP + MAC + port binding Identification and filtering of L2/L3/L4 based ACL Defend against DOS or TCP attacks Suppression of broadcast, multicast and unknown unicast packet DHCP Snooping, DHCP Option 82 Command line authority control based on user levels |
| Authentication | IEEE 802.1x port-based network access control AAA authentication: TACACS+ and IPv4/IPv6 over RADIUS |
| AAA | TACACS+ and IPv4/IPv6 over RADIUS |
| Network Access Control | IEEE 802.1x port-based network access control |
| Management Function | |
| System Configuration | Console and Telnet Web browser SNMP v1, v2c |
| Secure Management Interfaces | SSHv2, SSLv3 TLS v1.2 and SNMPv3 Maximum 8 sessions for SSH and Telnet connection |
| System Management | Supports both IPv4 and IPv6 Protocols Supports the user IP security inspection for IPv4/IPv6 SNMP Supports MIB and TRAP Supports TFTP, FTP Supports IPv4/IPv6 NTP Supports RMON 1, 2, 3, 9 groups Supports the RADIUS authentication for IPv4/IPv6 Telnet user name and password Supports Change of Authorization (COA) The right configuration for users to adopt RADIUS server’s shell management Supports CLI, console, Telnet Supports Security IP safety net management function: avoid unlawful landing at non-restrictive area Supports TACACS+ Supports SPAN, RSPAN |
| Stacking Management | Supports IP Stacking and Hardware Stacking 8 members max. 2 software-defined ports function as Stacking Up and Down interfaces Note: The firmware version of each switch must be identical. |
| Event Management | Supports syslog server for IPv4 and IPv6 |
| SNMP MIBs | RFC 1066 TCP/IP‐based MIB RFC 1213 MIB-II RFC 1215 Internet Engineering Task Force RFC1757 RMON group 1,2,3,9 RFC 1354 IP-Forwarding MIB RFC 1493 Bridge MIB RFC 1643 Ether-like MIB RFC 1907 SNMPv2 RFC 2011 IP/ICMP MIB RFC 2012 TCP MIB RFC 2013 UDP MIB RFC 2096 IP forward MIB RFC 2233 if MIB RFC 2452 TCP6 MIB RFC 2454 UDP6 MIB RFC 2465 IPv6 MIB RFC 2466 ICMP6 MIB RFC 2573 SNMPv3 notification RFC 2574 SNMPv3 VACM RFC 2674 Bridge MIB Extensions |
| Standard Conformance | |
| Regulatory Compliance | FCC Part 15 Class A, CE |
| Standards Compliance | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3z Gigabit 1000BASE-SX/LX IEEE 802.3ab Gigabit 1000BASE-T IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1X port authentication network control IEEE 802.1ab LLDP RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 FRC 3810 MLD v2 RFC 2328 OSPF v2 RFC 1058 RIP v1 RFC 2453 RIP v2 RFC 5176 COA |
| Environment | |
| Operating | Temperature: 0 ~ 50 degrees C Relative Humidity: 10 ~ 85% (non-condensing) |
| Storage | Temperature: -40 ~ 80 degrees C Relative Humidity: 5 ~ 95% (non-condensing) |
