Smart Media Converter 10/100Mbps Planet FST-802/FST-806

Smart Media Converter Planet FST-802/FST-806 là thiết bị chuyển đổi quang điện có chức năng quản lý, chuyên dùng chuyển đổi tín hiệu quang 100BASEX sang 10/100BASE-TX. Converter quang Planet FST-80x series hỗ trợ Multimode/Singlemode. các đầu nối SC / và ghép bước sóng WDM (1310nm/1550nm), cho các nhu cầu truyền dẫn quang khác nhau.

Chuyển đổi quang điện tốc độ Gigabit 10/100BaseT và 100BaseX
Tích hợp sẵn thi/phát quang Multimode, Single Mode, WDM.
Tính năng quản lý mạnh mẽ Web Smart hỗ trợ kiểm soát luồng, QoS, kiểm soát băng thông và kiểm soát tốc độ vào / ra.
Có thể gắn khung PLANET Media Converter Chassis, model (MC-1600MR/MC-1600MR48 and MC-1610MR/MC-1610MR48).
Nguồn điện: 5VDC, 2A (max) Adapter nguồn.

Danh mục: Media Converter

Mô tả
Đánh giá (0)

Nội dung chính

Các tính năng quản lý thông minh nâng cao

Dòng Managed Media Converter FST-80x cung cấp khả năng tự động nhận dạng MDI / MDI-X và cơ chế store-and-forward để loại bỏ các gói tin bị lỗi. Sử dụng bộ chuyển đổi DIP từ FST-80x để định cấu hình các chức năng thông minh có sẵn, chẳng hạn như tùy chọn bán song công / song công, tự động thương lượng /bắt buộc cho giao diện 10/100Mbps điện và cáp quang. Bên cạnh đó, các chức năng Link Loss Return (LLR) và Link Loss Carry Forward (LLCF) có thể cảnh báo ngay lập tức cho quản trị viên mạng khi có sự lỗi liên kết, giúp việc giám sát trạng thái của toàn bộ mạng trở lên dễ dàng hơn.

Dễ dàng lắp đặt

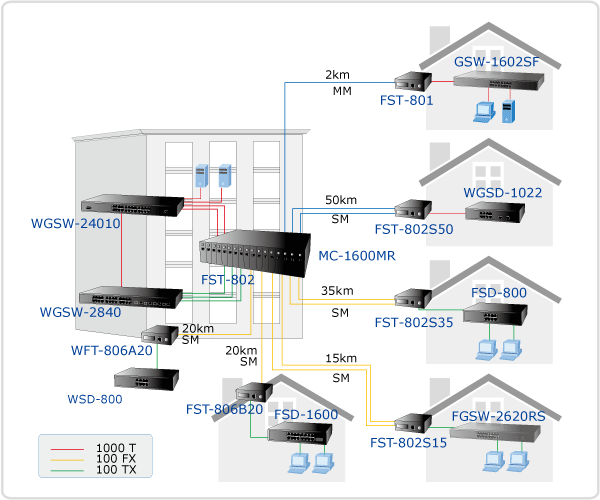

Dòng sản phẩm FST-80x có thể được sử dụng như một thiết bị độc lập khi được cấp nguồn bằng bộ chuyển đổi DC hoặc được sử dụng như một mô-đun trượt được kết nối với khung nguồn tập trung thông minh/quản lý web 19 inch, 16 khe cắm của PLANET (MC-1600MR/MC-1600MR48 và MC-1610MR/MC-1610MR48). Khi làm việc với khung máy chuyển đổi phương tiện thông minh/quản lý web, trạng thái của FST-80x có thể được theo dõi thông qua bảng điều khiển RS-232 cục bộ và giao diện web từ xa.

Tính năng chính Smart Media Converter 10/100Mbps Planet FST-802/FST-806:

Chuyển đổi quang điện tốc độ Gigabit 10/100BaseT và 100BaseX
Tích hợp sẵn thi/phát quang Multimode, Single Mode, WDM.
Tính năng quản lý mạnh mẽ Web Smart hỗ trợ kiểm soát luồng, QoS, kiểm soát băng thông và kiểm soát tốc độ vào / ra.
Có thể gắn khung PLANET Media Converter Chassis, model (MC-1600MR/MC-1600MR48 and MC-1610MR/MC-1610MR48).
Nguồn điện: 5VDC, 2A (max) Adapter nguồn.

Thông số kỹ thuật bộ chuyển đổi quang điện 10/100Mbps thông minh Planet FST-802/FST-806:

HARDWARE SPECIFICATION
Standards	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX and 100BASE-FX
Copper Port	1 x 10/100BASE-TX port, auto-negotiation, auto-MDI-MDI-X
Optical Port	1 x 100BASE-FX
Fiber Connector	FST-801: ST / Multi-mode — 2km FST-802: SC / Multi-mode — 2km FST-802S15: SC / Single Mode — 15km FST-802S35: SC / Single Mode — 35km FST-802S50: SC / Single Mode — 50km FST-806A20: WDM SC / Single Mode — 20km FST-806B20: WDM SC / Single Mode — 20km FST-806A60: WDM SC / Single Mode — 60km FST-806B60: WDM SC / Single Mode — 60km
Optical Wavelength	FST-801: 1310nm FST-802: 1310nm FST-802S15: 1310nm FST-802S35: 1310nm FST-802S50: 1310nm FST-806A20: TX: 1310nm, RX: 1550nm FST-806B20: TX: 1550nm, RX: 1310nm FST-806A60: TX: 1310nm, RX: 1550nm FST-806B60: TX: 1550nm, RX: 1310nm
Maximum Launch Power (dBm)	FST-801: -14 FST-802: -14 FST-802S15:0 FST-802S35:-8 FST-802S50:0 FST-806A20:-8 FST-806B20:-8 FST-806A60:0 FST-806B60:0
Minimum Launch Power (dBm)	FST-801: -20 (62.5/125µm), -23.5 (50/125µm) FST-802: -20 (62.5/125µm), -23.5 (50/125µm) FST-802S15: −20 FST-802S35: -15 FST-802S50:-5 FST-806A20:-14 FST-806B20:-14 FST-806A60:-5 FST-806B60:-5
Receive Sensitivity (dBm)	FST-801: -31.8 FST-802: -31.8 FST-802S15: -32 FST-802S35:-34 FST-802S50: -35 FST-806A20:-31 FST-806B20:-31 FST-806A60:-34 FST-806B60:-34
Maximum Input Power (dBm)	FST-801: -14 FST-802: -14 FST-802S15:0 FST-802S35:0 FST-802S50:0 FST-806A20:0 FST-806B20:0 FST-806A60:0 FST-806B60:0
Speed	Ethernet: 10/20Mbps for half / full-duplex Fast Ethernet: 100/200Mbps for half / full-duplex
Maximum Forward Packet Size	1600Bytes
DIP Switch	DIP-1: Fiber full / half duplex mode DIP-2: Copper forced mode / auto-negotiation mode DIP-3: Copper speed 10Mbps / 100Mbps DIP-4: Copper full / half duplex mode DIP-5: Fiber LLR (Link Loss Return) enable / disable DIP-6: Fiber LLCF(Link Loss Carry Forward) enable / disable
LED Indicator	System: PWR TP: LNK/ ACT, FDX/ COL, 100 FX: LNK/ ACT, FDX/ COL
Power Input	DC 5V, 2A
Power Consumption	6.2 watts/ 21 BTU (maximum)
Dimensions (W x D x H)	94 x 81 x 26 mm
Weight	0.22kg
Cable	10BASE-T: 2-pair Cat3, 4, 5 UTP cable, up to 100 meters 100BASE-TX: 2-pair Cat5 UTP cable, up to 100 meters 100BASE-FX: -50/ 125μm or 62.5/ 125μm multi-mode fiber cable, up to 2km – 9/ 125μm single-mode cable, providing long distance of 15/20/35/50/60km
Operating Environment	0~50 degrees C, 5~90% RH
Storage Environment	-10~70 degrees C, 5~90% RH
Emission	FCC Class B, CE mark

Các phiên bản Planet FST-802/FST-806

ORDERING INFORMATION
FST-801	10/100Base-TX to 100Base-FX (ST, MM) Smart Media Converter-2km
FST-802	10/100Base-TX to 100Base-FX (SC, MM) Smart Media Converter-2km
FST-802S15	10/100Base-TX to 100Base-FX (SC, SM) Smart Media Converter-15km
FST-802S35	10/100Base-TX to 100Base-FX (SC, SM) Smart Media Converter-35km
FST-802S50	10/100Base-TX to 100Base-FX (SC, SM) Smart Media Converter-50km
FST-806A20	10/100Base-TX to 100Base-FX (SC WDM, SM) Smart Media Converter- TX: 1310nm-20km
FST-806B20	10/100Base-TX to 100Base-FX (SC WDM, SM) Smart Media Converter- TX: 1550nm-20km
