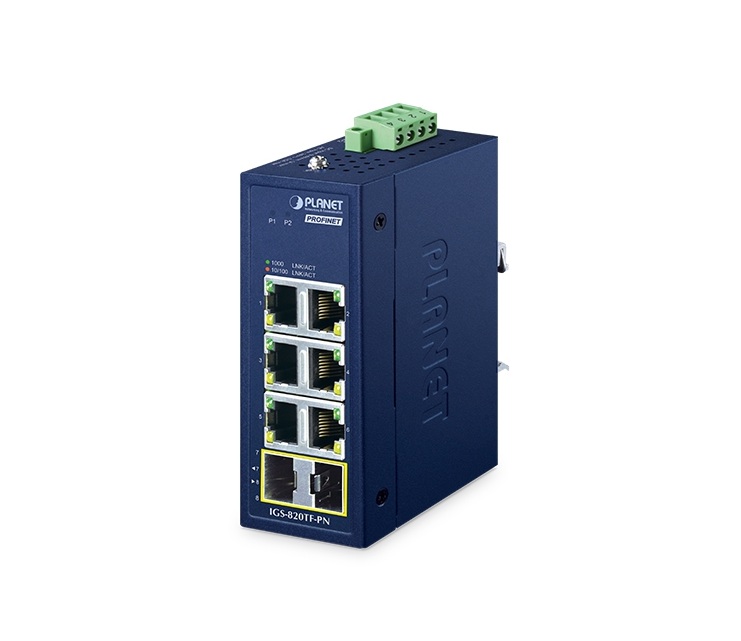

Bộ chuyển mạch PROFINET PLANET IGS-820TF-PN nhỏ gọn dành cho công nghiệp, với 6 cổng RJ45 10/100/1000T và 2 cổng SFP 1000X, được thiết kế để sử dụng trong môi trường công nghiệp. Thiết bị này có 6 cổng RJ45 10/100/1000BASE-T tự động đàm phán và 2 giao diện SFP 1000BASE-X. Nó hỗ trợ khả năng tương thích ngược với các bộ thu phát 100BASE-FX, được đặt trong vỏ chắc chắn nhưng nhỏ gọn đạt chuẩn IP30 và được trang bị hệ thống nguồn dự phòng phạm vi rộng (9~48V DC hoặc 24V AC). IGS-820TF-PN có khả năng hoạt động trong môi trường khắc nghiệt với dải nhiệt độ từ -40 đến 75 độ C.
Khi xu hướng phát triển cơ sở hạ tầng IIoT (Internet vạn vật công nghiệp) tiếp tục tăng trưởng, Switch công nghiệp PLANET IGS-820TF-PN đơn giản hóa việc triển khai mạng công nghiệp với tính năng Cắm và Chạy (Plug and Play). Ngoài việc cung cấp khả năng truyền dữ liệu và điện năng nhanh chóng, ổn định và đáng tin cậy, thiết bị này còn phù hợp với tầm nhìn AIoT (Trí tuệ nhân tạo vạn vật) bằng cách cho phép tích hợp liền mạch các hệ thống thông minh. Sự tích hợp này tạo điều kiện thuận lợi cho việc ra quyết định theo thời gian thực, nâng cao hiệu quả hoạt động và phân tích dữ liệu có giá trị trong nhiều ứng dụng công nghiệp khác nhau.
Nội dung chính
Lưu lượng PROFINET với ưu tiên phân phối cao hơn
PLANET IGS-820TF-PN được thiết kế đặc biệt để hỗ trợ Chuẩn tuân thủ PROFINET Loại A (CC-A), cung cấp cho người dùng công nghiệp khả năng truyền thông Ethernet đáng tin cậy và thời gian thực trong mạng tự động hóa, lý tưởng cho việc sử dụng trong các ứng dụng tự động hóa và điều khiển nhà máy. Nó có chức năng nâng cao giúp nhận diện lưu lượng PROFINET và gán cho nó ưu tiên phân phối cao hơn. Khi phát hiện các gói PROFINET, IGS-820TF-PN sẽ chuyển tiếp chúng trước khi xử lý các lưu lượng Ethernet khác. Với khả năng này, IGS-820TF-PN trở thành một bộ chuyển mạch không quản lý công nghiệp lý tưởng để đảm bảo truyền thông PROFINET nhanh chóng và hiệu quả.
Khả năng kết nối cáp quang cho phép mở rộng mạng lưới liền mạch

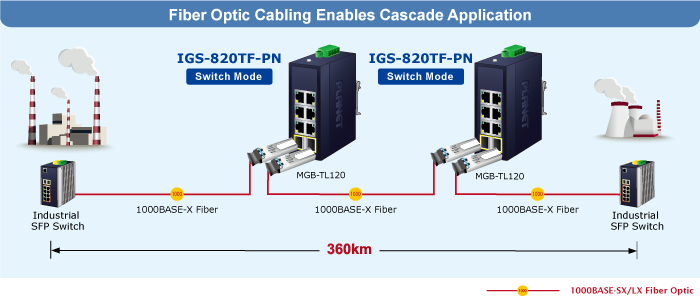

PLANET IGS-820TF-PN được trang bị hai cổng Ethernet Gigabit SFP 1000X hỗ trợ chức năng tốc độ kép, tương thích với cả module cáp quang SFP (Small Form-factor Pluggable) 100BASE-FX và 1000BASE-SX/LX. Các cổng này có tính năng tự động nhận diện, cho phép quản trị viên linh hoạt lựa chọn bộ thu phát SFP phù hợp nhất dựa trên khoảng cách hoặc tốc độ truyền tải yêu cầu. Khả năng thích ứng này đảm bảo mở rộng mạng hiệu quả, với khoảng cách truyền tải từ 550 mét đến 2 km khi sử dụng cáp quang đa chế độ, và lên đến 10/20/30/40/50/60/70/120 km với cáp quang đơn chế độ hoặc WDM.
Khả năng kết nối cáp quang đảm bảo thông lượng cao cho tất cả các nút được kết nối và mở rộng mạng lưới trên khoảng cách xa, lý tưởng cho việc kết nối đến các trung tâm giám sát hoặc các bộ chuyển mạch tổng hợp. Cho dù triển khai giải pháp FTTH (Fiber to the Home), FTTC (Fiber to the Curb) hay FTTB (Fiber to the Building), IGS-820TF-PN đều đơn giản hóa quy trình cho cả nhà cung cấp dịch vụ Internet (ISP) và doanh nghiệp. Thiết kế mạnh mẽ và cấu trúc liên kết bảo mật cho phép nó xử lý khối lượng dữ liệu lớn một cách liền mạch, kết nối dễ dàng với các bộ chuyển mạch đô thị hoặc tổng hợp.
Quản lý năng lượng hiệu quả cho các ứng dụng công nghiệp
PLANET IGS-820TF-PN tích hợp các công nghệ mạng xanh tiên tiến phù hợp với các nguyên tắc ESG (Môi trường, Xã hội và Quản trị). Nó hỗ trợ chế độ tiết kiệm điện năng theo chiều dài cáp khi kết nối và chế độ tiết kiệm năng lượng khi không kết nối. Các cơ chế này giúp bộ chuyển mạch tối ưu hóa mức tiêu thụ điện năng trong quá trình hoạt động mà không làm giảm hiệu suất.
Ngay cả trong điều kiện tải tối đa, IGS-820TF-PN vẫn duy trì hiệu quả năng lượng cạnh tranh đối với một bộ chuyển mạch công nghiệp không được quản lý với hai đường truyền SFP. Bằng cách áp dụng chuẩn IEEE 802.3az Energy Efficient Ethernet (EEE), thiết bị có thể tự động điều chỉnh mức sử dụng điện năng dựa trên lưu lượng mạng và trạng thái kết nối cáp. Điều này cho phép sử dụng năng lượng thấp hơn trong thời gian hoạt động giảm, biến nó trở thành lựa chọn đáng tin cậy và tiết kiệm năng lượng cho các mạng tự động hóa và triển khai nhà máy thông minh.
Hệ thống mạng có độ tin cậy cao với nguồn điện kép

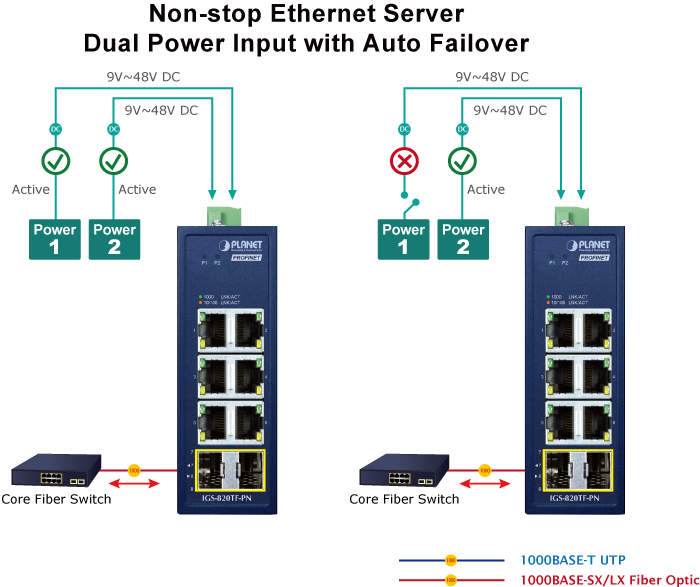

IGS-820TF-PN sở hữu hệ thống nguồn điện kép mạnh mẽ với dải điện áp rộng (9V~48V DC hoặc 24V AC) nhằm nâng cao độ tin cậy và thời gian hoạt động của hệ thống trong mạng tự động hóa. Ví dụ, nếu nguồn điện 1 gặp sự cố, chức năng chuyển đổi dự phòng phần cứng sẽ tự động được kích hoạt để cấp nguồn cho IGS-820TF-PN thông qua nguồn điện 2, đảm bảo hoạt động không bị gián đoạn.
Hiệu năng chuyển mạch cao
Switch công nghiệp PLANET IGS-820TF-PN cung cấp kiến trúc chuyển mạch hiệu năng cao, với 6 cổng Gigabit Ethernet và 2 giao diện SFP, mang đến khả năng truyền tải không bị tắc nghẽn và thông lượng tốc độ đường truyền lên đến 16Gbps. Bảng địa chỉ MAC 4K hỗ trợ truyền gói tốc độ đường truyền mà không bị mất gói. Chức năng điều khiển luồng đảm bảo truyền dữ liệu nhanh chóng và đáng tin cậy cho các ứng dụng công nghiệp đòi hỏi cao.
Cắm và chạy
Tất cả các giao diện đồng RJ45 trong IGS-820TF-PN hỗ trợ tự động đàm phán 10/100/1000Mbps để phát hiện tốc độ tối ưu thông qua cáp RJ45 Loại 6, 5 hoặc 5e. Tính năng tự động MDI/MDI-X cho phép kết nối liền mạch với bất kỳ thiết bị Ethernet nào mà không cần cáp thẳng hoặc cáp chéo đặc biệt. Ngoài ra, IGS-820TF-PN bao gồm 2 giao diện SFP 1000BASE-X cung cấp kết nối cáp quang linh hoạt và đáng tin cậy cho các ứng dụng băng thông cao, khoảng cách xa. Thiết bị hỗ trợ cài đặt mô-đun SFP Plug and Play với chức năng thay thế nóng, cho phép người dùng dễ dàng thêm hoặc thay thế các mô-đun SFP mà không làm gián đoạn hoạt động của hệ thống. Những tính năng này đảm bảo triển khai mạng linh hoạt và không bị gián đoạn trong nhiều môi trường công nghiệp khác nhau.
Lắp đặt linh hoạt và dễ dàng trong không gian hạn chế
Thiết kế nhỏ gọn của IGS-820TF-PN lý tưởng cho các môi trường hẹp, chẳng hạn như tủ tường. Thiết bị hỗ trợ cả lắp đặt trên tường và lắp đặt trên thanh ray DIN, đảm bảo tính linh hoạt và tiện lợi ở những vị trí hạn chế về không gian.
Tính năng chính Industrial PROFINET Switch PLANET IGS-820TF-PN
- 6-port 10/100/1000BASE-T RJ45 with auto-MDI/MDI-X function
- 2-port 100/1000BASE-X SFP
- Vỏ kim loại nhỏ gọn, đạt chuẩn IP30
- Hỗ trợ lắp đặt trên thanh ray DIN và treo tường
- Nguồn điện dự phòng 9~48V DC với bảo vệ chống đảo cực; bao gồm khối đấu nối có thể tháo rời cho kết nối nguồn chính và phụ
- Hỗ trợ nguồn điện đầu vào 24V AC
- Hỗ trợ bảo vệ chống tĩnh điện Ethernet 6000 VDC
- Phạm vi nhiệt độ hoạt động: -40 đến 75°C
- Được thiết kế để chịu được rơi tự do, va đập và rung động trong môi trường công nghiệp
Thông số kỹ thuật Switch công nghiệp PLANET IGS-820TF-PN
| Hardware Specifications | |
|---|---|
| Copper Ports | 6 x 10/100/1000BASE-T RJ45 TP auto-MDI/MDI-X, auto negotiation ports (Ports 1 to 6) |
| SFP Slots | 2 x 1000BASE-X SFP interfaces (Ports 7 to 8) Backward compatible with 100BASE-FX transceiver |
| Connector | Removable 4-pin terminal block Pin 1/2 for Power 1; Pin 3/4 for Power 2 |
| ESD Protection | 6KV |
| EFT Protection | 6KV |
| Power Requirements | 9~48V DC redundant power with polarity reverse protection function, 24V AC power support |
| Power Consumption / Dissipation | System on: Max. 1.44 watts/4.9BTU Ethernet Full Loading: Max. 4.8 watts/16.4BTU |
| Installation | DIN-rail kit and wall-mount ear |
| Enclosure | IP30 metal case |
| Dimensions (W x D x H) | 41 x 70 x 115 mm |
| Weight | 345g |
| LED | 2 x LED for system and power: Green: Power 1 Green: Power 2 2 x LED for each port: 10/100/1000T RJ45 Ports: Green: 1000Mbps LNK/ACT Amber:10/100Mbps LNK/ACT 100/1000BASE-X SFP Interfaces: Green: 1000Mbps LNK/ACT Amber: 100Mbps LNK/ACT |
| Switch Specifications | |
| Switch Processing Scheme | Store-and-Forward |
| Address Table | 4K entries |
| Buffer Memory | 4M bits on-chip buffer memory |
| Flow Control | Back pressure for half duplex IEEE 802.3x pause frame for full duplex |
| Switch Fabric | 16Gbps |
| Throughput (packet per second) | 11.9Mpps@64bytes |
| Jumbo Frame | 9Kbytes |
| Network Cables | 10/100/1000BASE-T Cat. 3, 4, 5, 5e, 6 UTP cable (max. 100 meters) EIA/TIA-568 100-ohm STP (max. 100 meters) |
| PROFINET Support | Conformance Class A (CC-A), PTCP filter, QoS prioritization |
| Standards Conformance | |
| Standards Compliance | IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.3z Gigabit SX/LX IEEE 802.3x Full-Duplex Flow Control IEEE 802.3az Energy Efficient Ethernet IEEE 802.1p Class of Service PROFINET protocol |
| Regulatory Compliance | FCC Part 15 Class A, CE |
| Stability Testing | IEC 60068-2-32 (free fall) IEC 60068-2-27 (shock) IEC 60068-2-6 (vibration) |
| Environment | |
| Temperature | Operating: -40~75 degrees C Storage: -40~75 degrees C |
| Humidity | Operating: 5~90%, Storage: 5~90% (non-condensing) |
