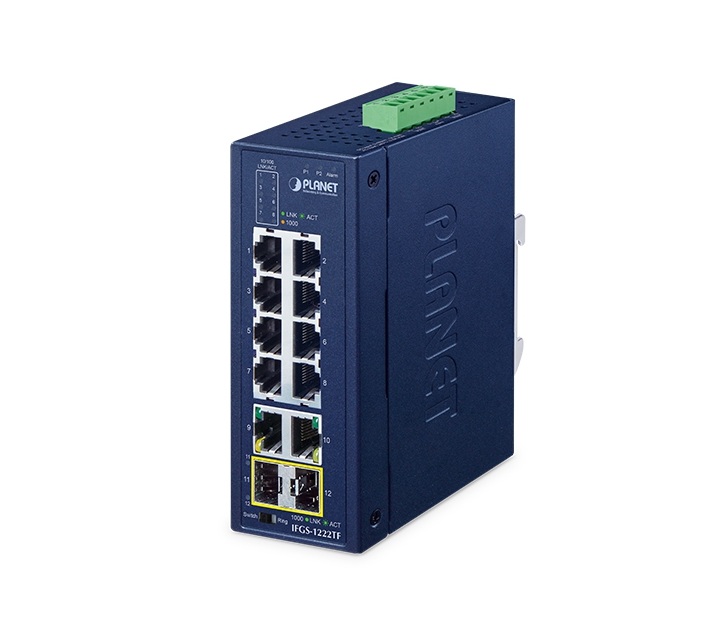

PLANET IFGS-1222TF là bộ chuyển mạch Ethernet vòng không được quản lý cấp công nghiệp có tám cổng đồng 10/100BASE-TX, hai cổng đồng 10/100/1000BASE-T và hai cổng quang SFP 1000BASE-X để kết nối uplink. Nó đi kèm với vỏ kim loại chắc chắn được xếp hạng IP30. Có khả năng hoạt động trong phạm vi nhiệt độ từ -40 đến 75 độ C và với hệ thống nguồn dự phòng rộng (9~48V DC hoặc 24V AC), IFGS-1222TF có thể truyền dữ liệu ổn định trên khoảng cách xa và có thể được lắp đặt trong bất kỳ môi trường khắc nghiệt nào.
Để đáp ứng nhu cầu ngày càng tăng đối với cơ sở hạ tầng IIoT (Internet vạn vật công nghiệp), IFGS-1222TF được thiết kế để triển khai dễ dàng các mạng công nghiệp với khả năng Cắm và Chạy. Hơn nữa, nó đảm bảo truyền dữ liệu và điện nhanh chóng và ổn định, đáng tin cậy. IFGS-1222TF cũng hỗ trợ truyền lưu lượng PROFINET với QoS, khiến sản phẩm trở thành lựa chọn lý tưởng để tích hợp với các hệ thống tự động hóa công nghiệp và tăng cường khả năng giao tiếp giữa các thiết bị trong nhà máy.
Nội dung chính
Phục hồi nhanh cho các ứng dụng truyền Ethernet công nghiệp
IFGS-1222TF hỗ trợ công nghệ dự phòng vòng siêu nhanh, chịu lỗi và có khả năng tự phục hồi nhanh mạnh mẽ để ngăn chặn gián đoạn và xâm nhập từ bên ngoài. Cổng SFP kép của nó kết hợp phục hồi dữ liệu vòng tiên tiến thông qua công nghệ chuyển mạch DIP và hệ thống đầu vào nguồn dự phòng vào mạng tự động hóa công nghiệp của khách hàng để nâng cao độ tin cậy và thời gian hoạt động của hệ thống trong môi trường khắc nghiệt. Trong mạng vòng có 8 đơn vị, thời gian phục hồi liên kết dữ liệu có thể nhanh tới 1ms.
Do sự khác biệt về thiết kế giữa IFGS-1222TF One Key Ring và các chức năng ERPS Ring có trên các thiết bị PLANET Industrial Managed Switch, hai chức năng này không tương thích với nhau. Chức năng IFGS-1222TF One Key Ring cung cấp khả năng triển khai dễ dàng và nhanh hơn với các điều chỉnh chuyển mạch DIP.
Lưu lượng PROFINET với mức độ ưu tiên phân phối cao hơn
IFGS-1222TF có chức năng hoàn toàn mới giúp tăng cường hỗ trợ nhận dạng lưu lượng PROFINET để có mức độ ưu tiên phân phối cao hơn. Khi IFGS-1222TF nhận được lưu lượng PROFINET, nó sẽ chuyển tiếp lưu lượng PROFINET trước, sau đó xử lý lưu lượng Ethernet khác. Với chức năng nâng cao này, IFGS-1222TF sẽ trở thành Thiết bị chuyển mạch công nghiệp không được quản lý lý tưởng cho lưu lượng PROFINET nhanh hơn.
Khả năng liên kết cáp quang cho phép mở rộng triển khai mạng
Hai cổng SFP của IFGS-1222TF tương thích với bộ thu phát cáp quang 1000BASE-X SFP (có thể cắm được dạng nhỏ). Khả năng liên kết cáp quang đảm bảo thông lượng đến tất cả các nút được kết nối với mạng. Khoảng cách Gigabit Ethernet có thể được mở rộng từ 550 mét (sử dụng cáp quang đa chế độ) đến 120 km (sử dụng cáp quang đơn chế độ). Ngoài ra, bộ chuyển mạch có hai cổng 10/100/1000BASE-T để kết nối Gigabit TP. Chúng rất phù hợp cho các ứng dụng trong trung tâm dữ liệu và phân phối của nhà máy.
Do đó, việc xây dựng giải pháp mạng FTTH (Sợi quang đến tận nhà), FTTC (Sợi quang đến lề đường) cho ISP hoặc FTTB (Sợi quang đến tòa nhà) cho doanh nghiệp trở nên dễ dàng hơn rất nhiều đối với người dùng khi triển khai từ xa. IFGS-1222TF có thể xử lý lượng dữ liệu cực lớn trong một cấu trúc mạng an toàn liên kết với một bộ chuyển mạch metro, xương sống hoặc máy chủ dung lượng cao.
Đầu vào nguồn kép cho hệ thống mạng có tính khả dụng cao
IFGS-1222TF có hệ thống đầu vào nguồn kép mạnh mẽ với điện áp rộng (9V~48V DC hoặc 24V AC) được tích hợp vào mạng tự động hóa của khách hàng để nâng cao độ tin cậy và thời gian hoạt động của hệ thống. Trong ví dụ dưới đây, khi nguồn điện 1 không hoạt động, chức năng chuyển đổi dự phòng phần cứng sẽ được kích hoạt tự động để tiếp tục cấp nguồn cho IFGS-1222TF thông qua nguồn điện 2 mà không làm mất hoạt động.
Tiêu thụ điện năng thấp cho Mạng xanh để triển khai ESG
IFGS-1222TF, áp dụng công nghệ mạng xanh tiên tiến, cung cấp khả năng tiết kiệm điện theo chiều dài cáp và tiết kiệm điện khi kết nối và ngắt kết nối. Các tính năng này giúp IFGS-1222TF tiêu thụ rất ít điện năng ở chế độ hoạt động đầy tải, giúp tiết kiệm năng lượng hiệu quả nhưng vẫn duy trì hiệu suất cao. Với Giao thức Ethernet tiết kiệm năng lượng (EEE) IEEE 802.3az, IFGS-1222TF có thể tự động phát hiện trạng thái liên kết cáp và lưu lượng mạng, do đó có thể điều chỉnh mức tiêu thụ điện năng cho phù hợp. Nó cho phép bộ chuyển mạch tiêu thụ ít điện năng hơn khi ít hoạt động.
Bảo vệ mạnh mẽ
IFGS-1222TF cung cấp khả năng xả tiếp xúc ±6KV DC và xả không khí ±6KV DC để bảo vệ ESD Ethernet. Nó cũng hỗ trợ khả năng chống xung ±6KV để cải thiện độ ổn định của sản phẩm và bảo vệ mạng của người dùng khỏi các cuộc tấn công ESD tàn phá, đảm bảo luồng hoạt động không bị dao động.
Lắp đặt linh hoạt và dễ dàng với không gian hạn chế
IFGS-1222TF có kích thước nhỏ gọn được thiết kế đặc biệt để lắp đặt trong môi trường hẹp, chẳng hạn như tủ tường. Nó có thể được lắp đặt bằng cách gắn cố định trên tường hoặc thanh ray DIN, do đó khả năng sử dụng của nó linh hoạt hơn và dễ dàng hơn ở bất kỳ vị trí nào có không gian hạn chế.
Tính năng kỹ thuật chính Industrial 8-Port 100M + 2-Port Combo TP/SFP Switch IFGS-1222TF
- 8 cổng RJ45 10/100BASE-TX có chức năng MDI/MDI-X tự động (Cổng 1 đến cổng 8).
- 2 cổng RJ45 10/100/1000BASE-T có chức năng MDI/MDI-X tự động (Cổng 9 đến cổng 10).
- 2 giao diện SFP, hỗ trợ phát hiện tự động loại máy thu phát 1000BASE-X (Cổng 11 đến cổng 12).
- Trong mạng vòng có 8 thiết bị, thời gian phục hồi liên kết dữ liệu có thể nhanh tới 1ms.
- Tuân thủ chuẩn Ethernet IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3ab 1000BASE-T và IEEE 802.3z 1000BASE-X.
- Hỗ trợ chế độ tự động đàm phán 10/100Mbps chế độ bán song công/toàn phần trên cổng 1 đến cổng 8 và chế độ bán song công/toàn phần 10/100/1000Mbps trên cổng 9 đến cổng 10.
- Ngăn ngừa mất gói tin bằng áp suất ngược (bán song công) và điều khiển luồng khung tạm dừng IEEE 802.3x (toàn phần).
- Kiến trúc Store and Forward hiệu suất cao, điều khiển bão phát sóng và lọc runt/CRC loại bỏ các gói tin lỗi để tối ưu hóa băng thông mạng.
- Backplane (chuyển mạch): 9,6Gbps.
- Công cụ tra cứu địa chỉ tích hợp, hỗ trợ 4K địa chỉ MAC tuyệt đối.
- Kích thước gói tin lớn 16K.
- Tự động học địa chỉ và lão hóa địa chỉ.
- IEEE Lớp dịch vụ 802.1p (Hoạt động dưới chức năng Ring bị vô hiệu hóa).
- Tính minh bạch của VLAN IEEE 802.1Q.
- Giao thức CSMA/CD.
- Vỏ kim loại IP30 mỏng.
- Thiết kế DIN-rail, gắn tường hoặc gắn tường bên hông để thiết kế nguồn điện dự phòng.
- 9 đến 48V DC, nguồn điện dự phòng với bảo vệ phân cực ngược.
- Có thể chấp nhận bộ đổi nguồn AC 24V.
- Hỗ trợ bảo vệ ESD Ethernet 6000 VDC.
- Nhiệt độ hoạt động -40 đến 75 độ C.
- Chống rơi tự do, chống sốc và chống rung cho các ngành công nghiệp.
Thông số kỹ thuật Switch công nghiệp PLANET IFGS-1222TF
| Hardware Specifications | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 10/100TX Copper Ports | 8 x 10/100BASE-TX RJ45 TP Auto-MDI/MDI-X, auto-negotiation, Port 1 to Port 8 |
||||||||
| 10/100/1000T Copper Ports | 2 x 10/100/1000BASE-T RJ45 TP Auto-MDI/MDI-X, auto-negotiation, Port 9 to Port 10 |
||||||||
| 1000X SFP Slots | 2 x 1000BASE-X SFP interfaces, Port 11 to Port 12 | ||||||||
| DIP Switch |
Note : |
||||||||
| Connector | Removable 6-pin terminal block Pin 1/2 for Power 1; Pin 3/4 for fault alarm; Pin 5/6 for Power 2 |
||||||||
| Alarm | Provides one relay output for power failure Alarm Relay current carry ability: 1A @ DC 24V |
||||||||
| ESD Protection | ±6KV air gap discharge ±6KV contact discharge |
||||||||
| Surge Immunity | 6KV DC | ||||||||
| Enclosure | IP30-rated metal case | ||||||||
| Installation | DIN-rail kit and wall-mount ear | ||||||||
| Dimensions (W x D x H) | 50 x 86.4 x 135 mm | ||||||||
| Weight | 545g | ||||||||
| Power Requirements | DC 9~48V or AC 24V Redundant power with reverse polarity protection |
||||||||
| Power Consumption / Dissipation (Full Loading) | DC 9V: 4.6 watts/15.6BTU DC 48V: 6 watts/20.4BTU AC 24V: 5.7 watts/19.4BTU |
||||||||
| LED | 3 x LED for System and Power: Green: DC Power 1 Green: DC Power 2 Red: Alarm 1x LED for Per Copper Port (Port-1~Port-8): Green: 10/100 LNK/ACT 2 x LED for Per Copper Port (Port-9~Port-10): Green: LNK/ACT Amber: 1000 1 x LED for Per SFP interface (Port-11~Port-12): Green: 1G LNK/ACT |
||||||||
| Switch Specifications | |||||||||
| Switch Processing Scheme | Store-and-Forward | ||||||||
| Switch Fabric | 9.6Gbps | ||||||||
| Throughput (packet per second) | 7.14Mpps@64bytes | ||||||||
| Address Table | 4K entries | ||||||||
| Jumbo Frame | 16K bytes | ||||||||
| Flow Control | Back pressure for half duplex IEEE 802.3x pause frame for full duplex |
||||||||
| Standards Conformance | |||||||||
| Standards Compliance | IEEE 802.3 Ethernet 10BASE-T IEEE 802.3u Fast Ethernet 100BASE-TX IEEE 802.3ab Gigabit Ethernet 1000BASE-T IEEE 802.3z Gigabit Ethernet 1000BASE-SX/LX IEEE 802.3x Full-Duplex Flow Control IEEE 802.1p Class of Service (Works under Ring function disable) PROFINET Traffic Pass-through with QoS |
||||||||
| Regulatory Compliance | FCC Part 15 Class A, CE | ||||||||
| Stability Testing | IEC60068-2-32 (Free fall) IEC60068-2-27(Shock) IEC60068-2-6 (Vibration) |
||||||||
| Environment | |||||||||
| Temperature | Operating: -40~75 degrees C Storage: -40~75 degrees C |
||||||||
| Humidity | Operating: 5~95% (Non-condensing) Storage: 5~95% (Non-condensing) |
||||||||
