Với các cổng uplink Plug and Play và 10G SFP+, PLANET IGS-1000-8T4X Công nghiệp cấp, loại DIN-rail Unmanaged Gigabit Ethernet Switch hoàn hảo cho môi trường công nghiệp nặng. Nó có 8 cổng 10/100/1000BASE-T và 4 cổng uplink cáp quang 1G/2.5G/10GBASE-X SFP+ cung cấp khả năng truyền dữ liệu ổn định, tốc độ cao và khoảng cách xa đến mạng lõi từ xa.
Switch công nghiệp PLANET IGS-1000-8T4X được thiết kế với hệ thống nguồn dự phòng và có thể hoạt động đáng tin cậy, ổn định và êm ái trong bất kỳ môi trường khắc nghiệt nào mà không ảnh hưởng đến hiệu suất và nhiệt độ hoạt động trong phạm vi từ -40 đến 75 độ C trong vỏ kim loại IP30 chắc chắn. Mặc dù bao gồm các tính năng mạnh mẽ được thiết kế cho mạng Ethernet công nghiệp, nhưng Plug and Play giúp cấu hình dễ dàng.
Nội dung chính
Cổng quang 10Gbps và nhiều cổng tốc độ kép cung cấp mạng tốc độ cao
Với đường truyền lên 10Gbps, IGS-1000-8T4X phù hợp để kết nối với xương sống công nghiệp hoặc máy chủ dung lượng cao. Hoạt động hoàn hảo trên phạm vi nhiệt độ rộng, đảm bảo cấu trúc chuyển mạch không chặn, cung cấp thông lượng tốc độ dây đáng kinh ngạc lên đến 96Gbps. Cổng quang 10G đóng vai trò là xương sống cho các ứng dụng băng thông cao, chẳng hạn như phát trực tuyến video, điện toán đám mây và ảo hóa, đảm bảo truyền dữ liệu liền mạch và nhanh chóng. Khả năng chuyển đổi này đơn giản hóa quy trình nâng cấp mạng LAN công nghiệp, đáp ứng hiệu quả các yêu cầu về băng thông ngày càng tăng.
Khả năng liên kết cáp quang 10G cho phép mở rộng triển khai mạng
Khe cắm SFP+ của PLANET IGS-1000-8T4X tương thích với bộ thu phát cáp quang 10GBASE-SR hoặc 10GBASE-LR (Có thể cắm vào dạng nhỏ). Khả năng uplink cáp quang đảm bảo thông lượng đến tất cả các nút được kết nối vào mạng và khoảng cách Ethernet 10 Gigabit có thể được mở rộng từ 300 mét (cáp quang đa chế độ) đến 2/10/20/40/60/70/80 km (cáp quang đơn chế độ). Nó lý tưởng cho các ứng dụng trong các trung tâm dữ liệu và phân phối.

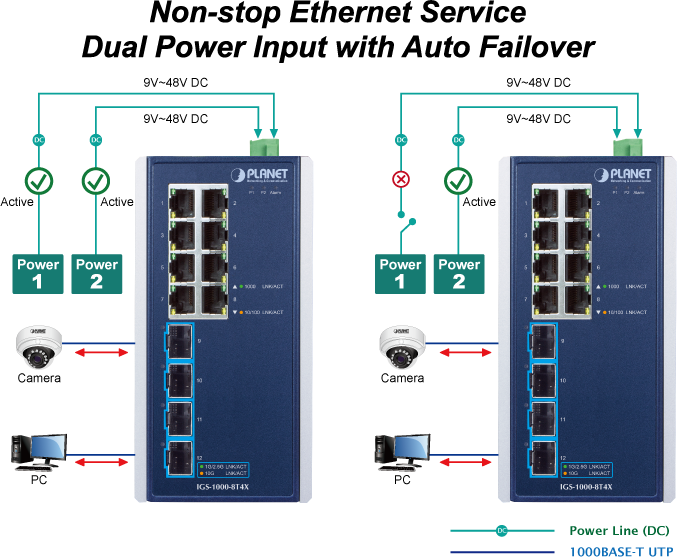

Đầu vào nguồn kép cho hệ thống mạng có tính khả dụng cao
PLANET IGS-1000-8T4X có hệ thống đầu vào nguồn kép mạnh mẽ với 9~48V DC để tăng cường độ tin cậy và thời gian hoạt động của hệ thống. Trong ví dụ dưới đây, khi nguồn điện 1 không hoạt động, chức năng chuyển đổi dự phòng phần cứng sẽ được kích hoạt tự động để tiếp tục cấp nguồn cho IGS-1000-8T4X qua nguồn điện 2 thay thế mà không làm mất hoạt động.

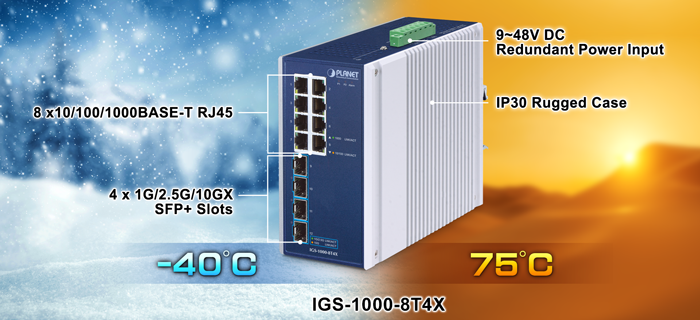

Thiết kế bền chắc với môi trường
Với vỏ công nghiệp bằng kim loại IP30, IGS-1000-8T4X cung cấp khả năng miễn nhiễm cao với nhiễu điện từ và xung điện áp cao thường thấy trên sàn nhà máy hoặc trong tủ điều khiển giao thông bên lề đường không có điều hòa. Sản phẩm có cấu trúc thông gió, không cần quạt làm mát, do đó hoạt động không gây tiếng ồn. Có thể hoạt động trong phạm vi nhiệt độ từ -40 đến 75 độ C, IGS-1000-8T4X có thể được đặt trong hầu hết mọi môi trường khắc nghiệt.
Bảo vệ mạnh mẽ
PLANET IGS-1000-8T4X cung cấp khả năng phóng điện tiếp xúc ±6KV DC và phóng điện không khí ±8KV DC để bảo vệ ESD Ethernet. Sản phẩm cũng hỗ trợ khả năng miễn nhiễm xung điện ±6KV để cải thiện độ ổn định của sản phẩm và bảo vệ mạng của người dùng khỏi các cuộc tấn công ESD tàn phá.

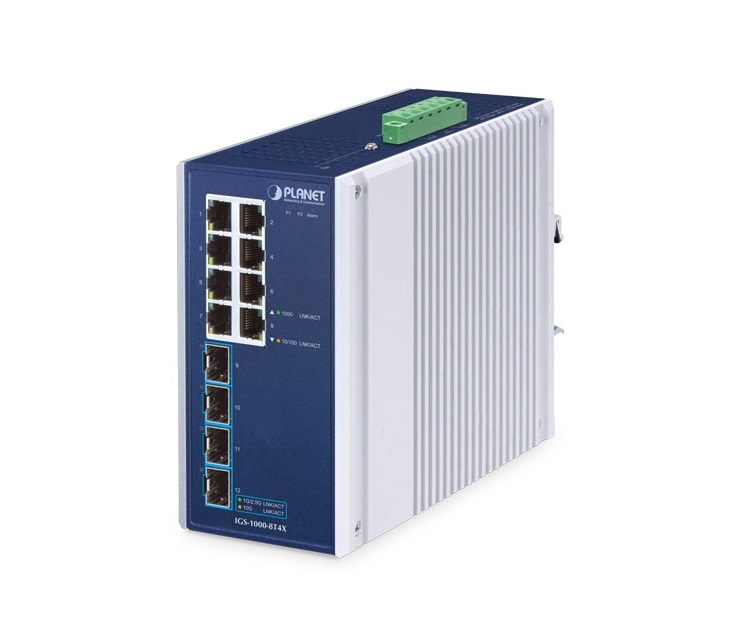

Tính năng chính Industrial 8-Port Gigabit + 4-SFP+Switch PLANET IGS-1000-8T4X
- 8 cổng đồng RJ45 10/100/1000BASE-T
- 4 khe cắm 10GBASE-X SFP+, tương thích với 1000BASE-X và 2500BASE-X SFP
- Tính năng chế độ Store-and-Forward với tốc độ lọc và chuyển tiếp tốc độ dây
- Kiểm soát luồng IEEE 802.3x cho hoạt động song công toàn phần và áp suất ngược cho hoạt động bán song công
- Kích thước bảng địa chỉ MAC 16K
- Khung jumbo 12K
- Tính minh bạch VLAN IEEE 802.1Q
- Tự động học địa chỉ
- Hỗ trợ giao thức CSMA/CD
- Vỏ nhôm IP30
- Thiết kế DIN-rail và gắn tường
- Báo động lỗi khi mất nguồn điện đầu vào
- Hỗ trợ bảo vệ ESD Ethernet DC 6KV
- Nhiệt độ hoạt động -40 đến 75 độ C
- 4 chỉ báo mức sử dụng nguồn PoE thời gian thực
- Nguồn dự phòng DC 9~48V với bảo vệ phân cực ngược
Thông số kỹ thuật Switch công nghiệp 8 cổng Gigabit + 4-SFP+Switch PLANET IGS-1000-8T4X
| Hardware Specifications | |
|---|---|
| Copper Ports | 8 10/100/1000BASET RJ45 auto-MDI/MDI-X ports |
| SFP Slots | 4 10GBASE-X SFP+ interfaces(Ports 9 to 12) Backward compatible with 1000BASE-X SFP and 2500BASE-X SFP |
| Connector | Removable 6-pin terminal block Pin 1/2 for Power 1 Pin 3/4 for fault alarm Pin 5/6 for Power 2 |
| Power Requirements | 9~48V DC, 4A max. / 24V AC Redundant power with reverse polarity protection |
| Power Consumption | Max. 14.73 watts/50.2BTU |
| Dimensions (W x D x H) | 76 x 135 x 152 mm |
| Weight | 1211g |
| Enclosure | IP30 aluminum case |
| Installation | DIN-rail kit and wall-mount kit |
| ESD Protection | 6KV |
| LED Indicators | System: P1, P2 (Green), Alarm (Red) 10/100/1000BASE-T RJ45 Interfaces (Port 1 to Port 8): 1000Mbps LNK/ACT (Green) 10/100Mbps LNK/ACT (Amber) 1G/2.5G/10Gbps SFP+ Interfaces (Port 9 to Port 12): 1G/2.5G LNK/ACT (Green) 10G LNK/ACT (Amber) |
| Switch Specifications | |
| Switch Architecture | Store-and-Forward |
| Switch Fabric | 96Gbps |
| Throughput (packet per second) | 71.43Mpps@64bytes |
| Address Table | 16K entries |
| Buffer Memory | 12M bits on-chip buffer memory |
| Jumbo Frame | 12Kbytes |
| Flow Control | Back pressure for half duplex IEEE 802.3x pause frame for full duplex |
| Standards Conformance | |
| Regulatory Compliance | FCC Part 15 Class A, CE |
| Stability Testing | IEC 60068-2-32 (free fall) IEC 60068-2-27 (shock) IEC 60068-2-6 (vibration) |
| Standards Compliance | IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.3z Gigabit SX/LX IEEE 802.3ae 10 Gigabit Ethernet IEEE 802.3x Full-Duplex Flow Control IEEE 802.1p Class of Service |
| Environment | |
| Temperature | Operating: -40~75 degrees C Storage: -40~75 degrees C |
| Humidity | Operating: 5~90% (non-condensing) Storage: 5~90% (non-condensing) |
