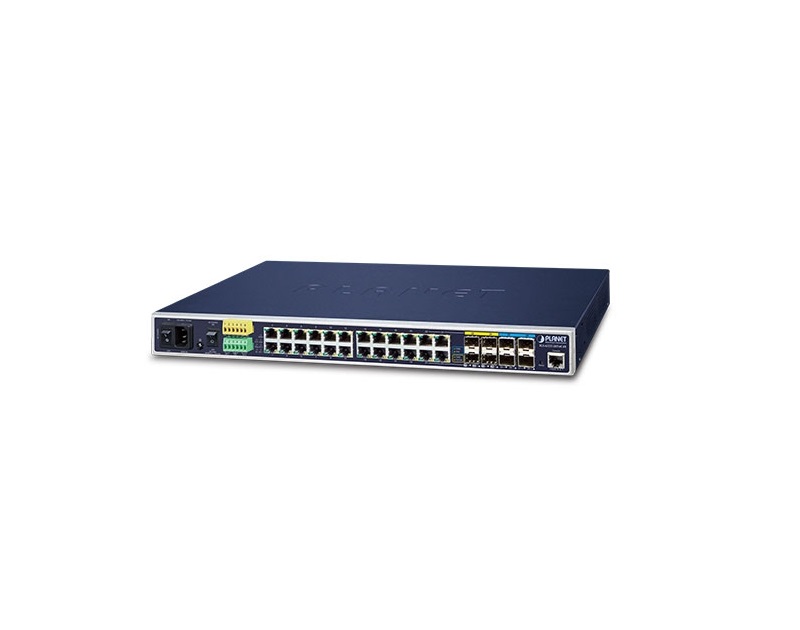

L3 Industrial Managed Switch PLANET IGS-6325-20T4C4X, 20-Port 10/100/1000T + 4-Port Gigabit TP/SFP + 4-Port 10G SFP+

PLANET IGS-6325-20T4C4X là một Switch công nghiệp được quản lý lớp 3 có 24 cổng 10/100/1000Mbps, 4 cổng SFP dùng chung và 4 cổng 10G SFP+, hỗ trợ định tuyến IP lớp 3 trong vỏ máy 1U. Với đường truyền lên 10Gbps, IGS-6325-20T4C4X có thể xử lý lượng dữ liệu cực lớn trong một cấu trúc mạng an toàn liên kết với xương sống công nghiệp hoặc máy chủ dung lượng cao. IGS-6325-20T4C4X có khả năng cung cấp cấu trúc chuyển mạch không chặn và thông lượng tốc độ dây lên tới 128Gbps trong phạm vi nhiệt độ từ -40 đến 75 độ C. Nó đơn giản hóa đáng kể các nhiệm vụ nâng cấp mạng LAN công nghiệp để đáp ứng nhu cầu băng thông ngày càng tăng. Hơn nữa, nó áp dụng thiết kế “Truy cập phía trước” thân thiện với người dùng để dễ dàng đấu dây và bảo trì IGS-6325-20T4C4X khi đặt trong tủ.

24 cổng điện RJ45 10/100/1000Mbps.
4 cổng quang SFP chia sẻ.
4 cổng quang Uplink SFP + 1000Mbps/10GbE.
Hỗ trợ chuyển mạch/định tuyến Layer 3 static routing
Hỗ trợ VLAN, Link Aggregation, Spanning Tree, QoS, IGMP Snooping, MLD Snooping, Bandwidth Control.
Quản lý qua phần mềm trung tâm giám sát QoS/Troubleshooting. Hỗ trợ Console, Web và SNMP.
Hỗ trợ chức năng SFP-DDM.
Vỏ bảo vệ IP30, nhiệt độ từ -40 đến 75 độ C.
Nguồn điện: 100~240VAC; Redundant DC 36~60V, 1.5A.

Danh mục: Switch công nghiệp

Mô tả
Đánh giá (0)

Nội dung chính

Hỗ trợ định tuyến lớp 3

Thiết bị chia mạng chuẩn công nghiệp PLANET IGS-6325-20T4C4X cho phép quản trị viên tăng cường hiệu quả mạng một cách thuận tiện bằng cách định cấu hình định tuyến tĩnh IPv4 / IPv6 VLAN lớp 3 theo cách thủ công và tự động khi cài đặt IPv4 OSPFv2 (Open Shortest Path First). OSPF là một giao thức định tuyến động bên trong cho hệ thống tự trị dựa trên trạng thái liên kết. Giao thức tạo cơ sở dữ liệu cho trạng thái liên kết bằng cách trao đổi trạng thái liên kết giữa các thiết bị chuyển mạch Lớp 3, sau đó sử dụng thuật toán đường dẫn đầu tiên ngắn nhất để tạo bảng tuyến dựa trên cơ sở dữ liệu đó.

Giải pháp mạng an ninh mạng để giảm thiểu rủi ro an ninh

Tính năng an ninh mạng rất quan trọng trong một hệ thống mạng, để quản lý hiệu quả, switch mạng PLANET IGS-6325-20T4C4X được trang bị giao diện quản lý console, web và SNMP. Với giao diện quản lý dựa trên web được tích hợp sẵn, PLANET IGS-6325-20T4C4X cung cấp khả năng cấu hình và quản lý độc lập với nền tảng, dễ sử dụng. Với giao tiếp SNMP, Planet IGS-6325-20T4C4X có thể được quản lý thông qua bất kỳ phần mềm quản lý nào dựa trên giao thức SNMP tiêu chuẩn. Planet IGS-6325-20T4C4X cung cấp lệnh giống như Cisco qua Telnet hoặc cổng bảng điều khiển, quản trị viên không cần mất thời gian để học lệnh mới mà có thể sử dụng được ngay. Hơn nữa, Planet IGS-6325-20T4C4X cung cấp khả năng quản lý an toàn từ xa bằng cách hỗ trợ kết nối SSH, SSL và SNMP v3 có thể mã hóa nội dung gói tại mỗi phiên.

Modbus TCP cung cấp khả năng kết nối mạng linh hoạt cho tự động hóa nhà máy

Switch quản lý lớp 3 Planet IGS-6325-20T4C4X hỗ trợ giao thức Modbus TCP/ IP, có thể dễ dàng tích hợp với hệ thống SCADA, hệ thống HMI và các hệ thống thu thập dữ liệu khác trong nhà máy. Industrial Managed Switch PLANET IGS-6325-20T4C4X cho phép quản trị viên giám sát từ xa thông tin hoạt động, thông tin cổng và trạng thái giao tiếp của bộ chuyển mạch Ethernet công nghiệp, do đó dễ dàng đạt được giám sát và bảo trì nâng cao của toàn bộ nhà máy.

Giao thức thời gian 1588 cho mạng máy tính công nghiệp

Đồng thời Planet IGS-6325-20T4C4X lý tưởng cho các ứng dụng Ethernet của nhà mạng và viễn thông, hỗ trợ phân phối dịch vụ MEF và định thời qua các giải pháp gói cho IEEE 1588 và Ethernet đồng bộ.

Nguồn điện dự phòng AC và DC để đảm bảo hoạt động liên tục

IGS-6325-20T4C4X sở hữu nguồn điện xoay chiều 100~240V và nguồn điện một chiều 24~60V kép được sử dụng làm nguồn điện dự phòng để đảm bảo hoạt động liên tục. Hệ thống nguồn điện dự phòng của nó được thiết kế riêng để xử lý nhu cầu của các cơ sở công nghệ cao đòi hỏi tính toàn vẹn nguồn điện cao nhất. Hơn nữa, với nguồn điện một chiều 24~60V được triển khai, IGS-6325-20T4C4X có thể được sử dụng làm thiết bị cấp viễn thông và được đặt trong hầu hết mọi môi trường khó khăn.

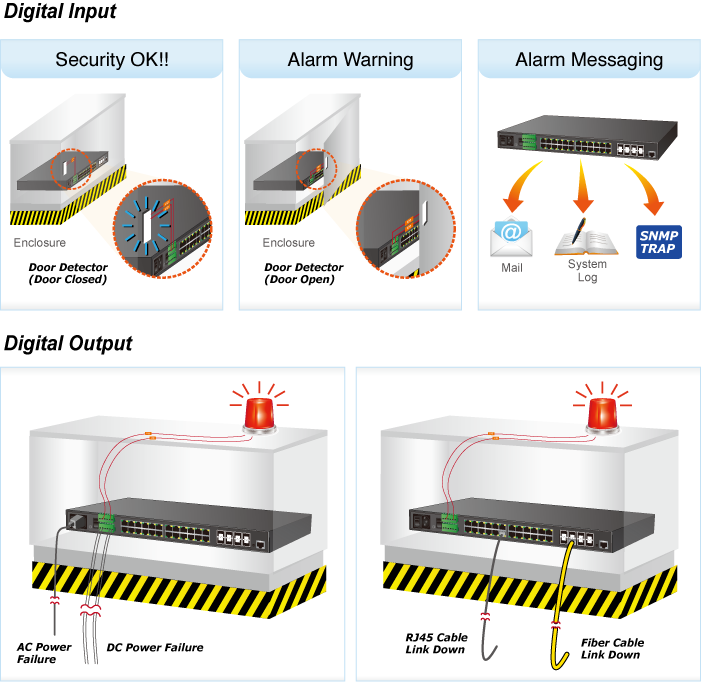

Đầu vào kỹ thuật số và Đầu ra kỹ thuật số cho Báo động bên ngoài

IGS-6325-20T4C4X giúp quản trị viên mạng quản lý hiệu quả các tình huống mạng bất ngờ bằng cách cung cấp Đầu vào kỹ thuật số và Đầu ra kỹ thuật số cho thiết bị báo động bên ngoài trên bảng điều khiển phía trước. Đầu vào kỹ thuật số có thể được sử dụng để phát hiện và ghi lại trạng thái của các thiết bị bên ngoài như máy dò đột nhập cửa. Đầu ra kỹ thuật số có thể được sử dụng để gửi báo động bất cứ khi nào IGS-6325-20T4C4X bị mất kết nối cổng hoặc mất điện.

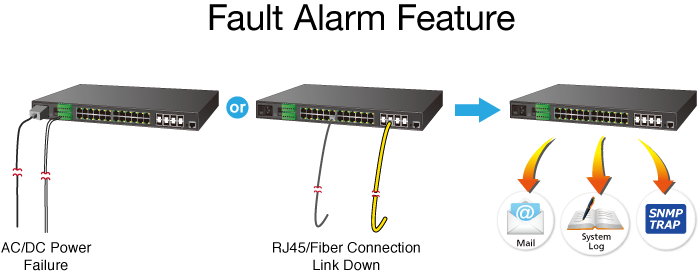

Cảnh báo báo động hiệu quả để bảo vệ tốt hơn

IGS-6325-20T4C4X hỗ trợ tính năng Báo lỗi có thể cảnh báo người dùng khi có sự cố với công tắc. Với tính năng lý tưởng này, người dùng sẽ không phải mất thời gian tìm ra vấn đề ở đâu. Nó sẽ giúp tiết kiệm thời gian và nguồn nhân lực.

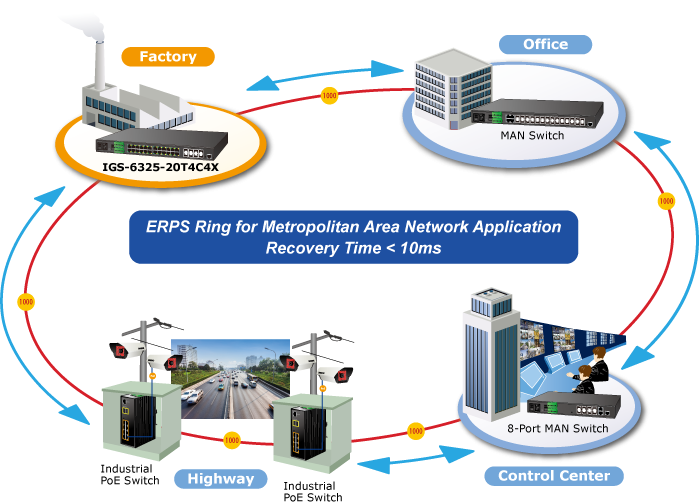

Vòng dự phòng, phục hồi nhanh cho các ứng dụng mạng quan trọng

Managed Fiber Switch Planet IGS-6325-20T4C4X hỗ trợ công nghệ mạch vòng dự phòng, có khả năng tự phục hồi mạnh mẽ, nhanh chóng để ngăn chặn sự gián đoạn. Switch quang Managed Fiber Switch Layer 3 Planet IGS-6325-20T4C4X kết hợp công nghệ ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) tiên tiến, Giao thức Spanning Tree (802.1s MSTP) và hệ thống nguồn điện dự phòng vào mạng tự động hóa công nghiệp của khách hàng để nâng cao độ tin cậy và thời gian hoạt động của hệ thống trong môi trường nhà máy khắc nghiệt. Trong mạng Ring đơn giản, thời gian khôi phục liên kết dữ liệu có thể nhanh đến 10ms.

IPv6/IPv4 kép

Hỗ trợ cả giao thức IPv6 và IPv4, Industrial Managed Switch PLANET IGS-6325-20T4C4X giúp các trung tâm dữ liệu, cơ sở, viễn thông, v.v. trải nghiệm kỷ nguyên IPv6 với mức đầu tư thấp nhất vì các cơ sở mạng của nó không cần phải thay thế hoặc đại tu nếu mạng cạnh IPv6 FTTx được thiết lập lên.

Tính năng mạnh mẽ của Layer 2

Thiết bị chuyển mạch lớp 3 công nghiệp PLANET IGS-6325-20T4C4X có thể được lập trình cho các chức năng quản lý chuyển mạch nâng cao như tổng hợp liên kết cổng động, Q-in-Q VLAN, VLAN riêng, Giao thức MSTP, QoS từ lớp 2 đến lớp 4, kiểm soát băng thông và IGMP / MLD Snooping. Thông qua tập hợp liên kết của các cổng hỗ trợ, Industrial Managed Switch PLANET IGS-6325-20T4C4X cho phép vận hành đường trục tốc độ cao để kết hợp với nhiều cổng cáp quang và cũng hỗ trợ dự phòng.

Bảo mật mạnh mẽ

Bộ chia mạng công nghiệp lớp 3 PLANET IGS-6325-20T4C4X cung cấp Danh sách kiểm soát truy cập (ACL) từ lớp 2 đến lớp 4 toàn diện để thực thi bảo mật ở mức tối ưu. Thiết bị có thể được sử dụng để hạn chế truy cập mạng bằng cách từ chối các gói dựa trên địa chỉ IP nguồn và đích, cổng TCP / UDP hoặc các ứng dụng mạng điển hình đã xác định. Cơ chế bảo vệ của nó cũng bao gồm xác thực thiết bị dựa trên cổng 802.1X và dựa trên cổng 802.1X. Với chức năng VLAN riêng tư, giao tiếp giữa các cổng biên có thể được ngăn chặn để đảm bảo quyền riêng tư của người dùng. Fiber Switch Planet IGS-6325-20T4C4X cũng cung cấp các chức năng DHCP Snooping, IP Source Guard và Dynamic ARP Kiểm tra để ngăn chặn IP bị tấn công và loại bỏ các gói ARP có địa chỉ MAC không hợp lệ. Các quản trị viên mạng hiện có thể xây dựng các mạng công ty có độ bảo mật cao với ít thời gian và công sức hơn trước.

Kiểm soát lưu lượng tuyệt vời

IGS-6325-20T4C4X được tích hợp các tính năng quản lý lưu lượng và QoS mạnh mẽ để nâng cao dịch vụ kết nối của các công ty viễn thông và ISP. Các tính năng QoS bao gồm bộ phân loại lưu lượng Lớp 4 tốc độ dây và giới hạn băng thông đặc biệt hữu ích cho các đơn vị nhiều người thuê, các đơn vị nhiều doanh nghiệp, các ứng dụng của nhà cung cấp dịch vụ mạng và Telco. Nó cũng trao quyền cho môi trường công nghiệp tận dụng tối đa các tài nguyên mạng hạn chế và đảm bảo hiệu suất tốt nhất trong truyền VoIP và hội nghị truyền hình.

Giải pháp Ethernet 10Gb linh hoạt và có thể mở rộng

Ethernet 10G là bước tiến lớn trong quá trình phát triển của Ethernet. Mỗi khe cắm SFP+ 10G trong IGS-6325-20T4C4X hỗ trợ tốc độ gấp ba và 10GBASE-SR/LR, 2500BASE-X hoặc 1000BASE-SX/LX. Với khả năng liên kết Ethernet 4 cổng, 10G và khả năng liên kết Ethernet 4 cổng 1G bổ sung, giờ đây người quản trị có thể linh hoạt lựa chọn bộ thu phát SFP/SFP+ phù hợp theo khoảng cách truyền hoặc tốc độ truyền cần thiết để mở rộng mạng hiệu quả. IGS-6325-20T4C4X cung cấp băng thông rộng và khả năng xử lý mạnh mẽ.

Cơ chế chẩn đoán SFP thông minh

IGS-6325-20T4C4X hỗ trợ chức năng SFP-DDM (Digital Diagnostic Monitor) giúp người quản trị mạng dễ dàng theo dõi các thông số thời gian thực của SFP, chẳng hạn như công suất đầu ra quang, công suất đầu vào quang, nhiệt độ, dòng điện phân cực laser và điện áp cung cấp bộ thu phát.

Các tính năng chính Industrial Managed Switch PLANET IGS-6325-20T4C4X:

24 cổng điện RJ45 10/100/1000Mbps.
4 cổng quang SFP chia sẻ.
4 cổng quang Uplink SFP + 1000Mbps/10GbE.
Hỗ trợ chuyển mạch/định tuyến Layer 3 static routing
Hỗ trợ VLAN, Link Aggregation, Spanning Tree, QoS, IGMP Snooping, MLD Snooping, Bandwidth Control.
Quản lý qua phần mềm trung tâm giám sát QoS/Troubleshooting. Hỗ trợ Console, Web và SNMP.
Hỗ trợ chức năng SFP-DDM.
Vỏ bảo vệ IP30, nhiệt độ từ -40 đến 75 độ C.
Nguồn điện: 100~240VAC; Redundant DC 36~60V, 1.5A.

Tính năng kỹ thuật switch công nghiệp 24 cổng quản lý lớp L3 PLANET IGS-6325-20T4C4X

Hardware Specifications
Copper Ports	24 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports
SFP/mini-GBIC Slots	4 100/1000BASE-X SFP interfaces, shared with Port-21 to Port-24 Compatible with 100BASE-FX SFP transceiver
SFP+ Slots	4 10GbBASE-SR/LR SFP+ interfaces (Port-25 to Port-28) Compatible with 1000BASE-SX/LX/BX and 2500BASE-X SFP transceiver
Console	1 x RS232-to-RJ45 serial port (115200, 8, N, 1)
Switch Architecture	Store-and-Forward
Switch Fabric	128Gbps/non-blocking
Throughput	95.2Mpps@64Bytes
Address Table	16K entries, automatic source address learning and aging
Shared Data Buffer	32M bits
Flow Control	IEEE 802.3x pause frame for full duplex Back pressure for half duplex
Jumbo Frame	10K bytes
Reset Button	< 5 sec: System reboot > 5 sec: Factory default
Dimensions (W x D x H)	444 x 200 x 44.2 mm, 1U height
Weight	2980g
LED Indicators	System: AC (Green), DC1 (Green), DC2 (Green), Fault (Red) Ring (Green), R.O. (Green), DI/DO (Red) 10/100/1000T RJ45 Interfaces (Port 1 to Port 24): 1000Mbps LNK/ACT (Green) 10/100Mbps LNK/ACT (Amber) 100/1000Mbps SFP Combo Interfaces (Port 21 to Port 24): 1000Mbps LNK/ACT (Green) 100Mbps LNK/ACT (Amber) 1/2.5/10Gbps SFP+ Interfaces (Port 25 to Port 28): 1G/2.5G LNK/ACT (Green) 10G LNK/ACT (Amber)
Power Consumption	AC input: Max. 36 watts/122.8 BTU DC input: Max. 38 watts/130 BTU
Power Requirements – AC	AC 100~240V, 50/60Hz 1A
Power Requirements – DC	DC 24~60V, 1.5A
DI & DO	2 Digital Input (DI): Level 0: -24~2.1V Level 1: 2.1~24V Max. input current: 10mA 2 Digital Output (DO): Open collector to 24VDC, 100mA
EFT Protection	6KV DC
ESD Protection	6KV DC
Layer 2 Management Functions
Port Configuration	Port disable/enable Auto-negotiation 10/100/1000Mbps full and half duplex mode selection Flow control disable/enable
Port Status	Display each port’s speed duplex mode, link status, flow control status, auto-negotiation status, trunk status
Port Mirroring	TX/RX/Both Many-to-1 monitor Rmirror – Remote Switch Port Analyzer (Cisco RSPAN)
VLAN	IEEE 802.1Q tagged based VLAN IEEE 802.1ad Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN Voice VLAN IP Subnet-based VLAN MVR (Multicast VLAN registration) Up to 4K VLAN groups, out of 4096 VLAN IDs GVRP
Link Aggregation	IEEE 802.3ad LACP/static trunk 14 groups with 16 port per trunk
Spanning Tree Protocol	IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol
QoS	Traffic classification based, strict priority and WRR 8-level priority for switching: – Port number – 802.1p priority – 802.1Q VLAN tag – DSCP/ToS field in IP packet
IGMP Snooping	IGMP (v1/v2/v3) Snooping, up to 255 multicast groups IGMP Querier mode support
MLD Snooping	MLD (v1/v2) Snooping, up to 255 multicast groups MLD Querier mode support
Bandwidth Control	Per port bandwidth control Ingress: 100Kbps~1000Mbps Egress: 100Kbps~1000Mbps
Ring	Supports ERPS, and complies with ITU-T G.8032 Recovery time < 10ms @ 3 units Recovery time < 50ms @16 units
Layer 3 Functions
IP Interfaces	Max. 128 VLAN interfaces
Routing Table	Max. 128 routing entries
Routing Protocols	IPv4 hardware static routing IPv6 hardware static routing OSPFv2 dynamic routing
Management
Basic Management Interfaces	Console/Telnet/Web browser/SNMP v1, v2c
Secure Management Interfaces	SSHv2, TLSv1.2, SNMPv3
System Management	Firmware upgrade by HTTP protocol through Ethernet network Configuration upload/download through HTTP Remote syslog System log LLDP protocol NTP PLANET Smart Discovery Utility PLANET CloudViewer app
Event Management	Remote syslog Local system log SMTP
SNMP MIBs	RFC 1213 MIB-II RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (Group 1, 2, 3 and 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2863 IF-MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB RFC 4292 IP Forward MIB RFC 4293 IP MIB RFC 4836 MAU-MIB IEEE 802.1X PAE LLDP
Standards Conformance
Regulatory Compliance	FCC Part 15 Class A CE
Standards Compliance	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3ae 10Gb/s Ethernet IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3ah OAM IEEE 802.1ag Connectivity Fault Management (CFM) RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 2328 OSPF v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 RFC 3810 MLD v2 ITU-T G.8032 ERPS Ring ITU-T Y.1731 Performance Monitoring
Environment
Operating	Temperature: -10 ~ 60 degrees C for AC power input Temperature: -40 ~ 75 degrees C for DC power input Relative Humidity: 5 ~ 95% (non-condensing)
Storage	Temperature: -40 ~ 80 degrees C Relative Humidity: 5 ~ 95% (non-condensing)
Standard Accessories
Package Contents	IGS-6325-20T4C4X Quick installation guide AC power cord RJ45 dust cap 19”rack mounting kit RJ45 to RS232 cable
