L2+ Industrial Managed Switch PoE PLANET IGS-5225-8P4S, 8-Port 10/100/1000T 802.3at PoE + 2-Port 100/1G SFP + 2-Port 100/1G/2.5G SFP

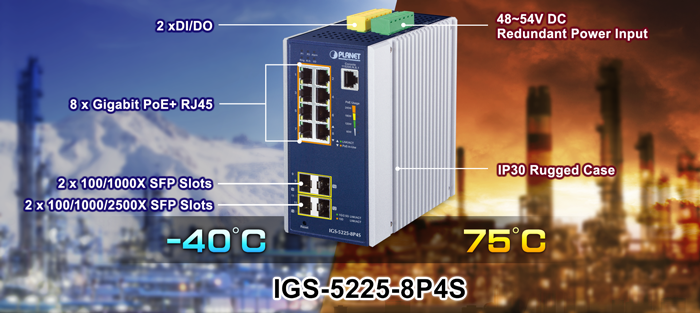

PLANET IGS-5225-8P4S PoE là bộ chuyển mạch Công nghiệp được quản lý L2+ PoE+ Switch trong vỏ kim loại chắc chắn IP30, có thể lắp đặt trong bất kỳ môi trường khó khăn nào. Nó có thể hoạt động đáng tin cậy, ổn định và êm ái trong phạm vi nhiệt độ từ -40 đến 75 độ C.

8 cổng 10/100/1000BASE-T Gigabit Ethernet RJ45 với chức năng injector IEEE 802.3at PoE+
2 cổng 100/1000BASE-X SFP để tự động phát hiện loại SFP
2 cổng 100/1000/2500BASE-X SFP để tự động phát hiện loại SFP
Một giao diện điều khiển RJ45 để quản lý và thiết lập cơ bản
Tuân thủ IEEE 802.3at Power over Ethernet Plus/end-span PSE
Tối đa 8 thiết bị IEEE 802.3af/802.3at được cấp nguồn
Hỗ trợ nguồn PoE lên đến 36 watt cho mỗi cổng PoE
Tự động phát hiện thiết bị được cấp nguồn (PD)
Cấp nguồn từ xa lên đến 100m
Mod bus TCP để giám sát thời gian thực trong hệ thống SCADA
IEEE 1588v2 PTP (Precision Time Protocol)
Vỏ nhôm IP30
Thiết kế lắp trên thanh ray DIN hoặc gắn tường
48~54V DC, nguồn điện dự phòng có bảo vệ phân cực ngược
Hỗ trợ bảo vệ ESD Ethernet DC 6KV
Nhiệt độ hoạt động -40 đến 75 độ C

Danh mục: Switch công nghiệp, Switch PoE

Mô tả
Đánh giá (0)

PLANET IGS-5225-8P4S PoE L2+Công nghiệp được quản lý PoE+ Switch, có tám cổng 10/100/1000BASE-T 802.3at PoE+ với mỗi cổng cấp nguồn lên đến 36 watt, hai cổng 100/1G BASE-X SFP và hai cổng 100/1000/2500 BASE-X SFP trong vỏ kim loại chắc chắn IP30, có thể lắp đặt trong bất kỳ môi trường khó khăn nào. Nó cung cấp giao diện quản lý IPv6/IPv4 thân thiện với người dùng nhưng tiên tiến, chức năng chuyển mạch L2/L4 phong phú, khả năng định tuyến tĩnh Lớp 3 và công nghệ ITU-G.8032 ERPS Ring tiên tiến để cải thiện khả năng tự phục hồi nhanh chóng và chức năng PoE thông minh của PLANET để điều khiển giám sát IP ngoài trời PoE và các ứng dụng mạng không dây. Nó có thể hoạt động đáng tin cậy, ổn định và êm ái trong phạm vi nhiệt độ từ -40 đến 75 độ C.

Nội dung chính

Vòng dự phòng, Phục hồi nhanh cho các ứng dụng mạng quan trọng

IGS-5225-8P4S hỗ trợ công nghệ vòng dự phòng và có khả năng tự phục hồi mạnh mẽ, nhanh chóng để ngăn chặn gián đoạn và xâm nhập từ bên ngoài. Nó kết hợp công nghệ ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) tiên tiến, Giao thức Spanning Tree (802.1s MSTP) và hệ thống đầu vào nguồn dự phòng vào mạng tự động hóa công nghiệp của khách hàng để nâng cao độ tin cậy và thời gian hoạt động của hệ thống trong môi trường nhà máy khắc nghiệt. Trong mạng vòng đơn giản, thời gian phục hồi liên kết dữ liệu có thể nhanh tới 10ms.

PoE công suất cao cho các ứng dụng an ninh và dịch vụ công cộng

Vì toàn bộ hệ thống có tổng công suất PoE là 240 watt, IGS-5225-8P4S được thiết kế riêng để đáp ứng nhu cầu ngày càng tăng của các PD mạng tiêu thụ nhiều điện năng hơn (thiết bị được cấp nguồn) như các điểm truy cập LAN không dây đa kênh (802.11n/ac/ax), camera mạng speed dome PTZ (quay ngang, nghiêng, thu phóng) và các thiết bị mạng PoE khác.

Intelligent Alive Check cho thiết bị được cấp nguồn

IGS-5225-8P4S có thể được cấu hình để theo dõi trạng thái của PD được kết nối theo thời gian thực thông qua hành động ping. Khi PD ngừng hoạt động và phản hồi, IGS-5225-8P4S sẽ tái chế nguồn điện cổng PoE và đưa PD trở lại hoạt động. Nó cũng tăng cường đáng kể độ tin cậy ở chỗ cổng PoE sẽ đặt lại nguồn điện PD, do đó giảm bớt gánh nặng quản lý của quản trị viên.

Lịch trình PoE để tiết kiệm năng lượng

Theo xu hướng tiết kiệm năng lượng trên toàn thế giới và góp phần bảo vệ môi trường trên Trái đất, IGS-5225-8P4S có thể kiểm soát hiệu quả nguồn điện bên cạnh khả năng cung cấp công suất cao. Chức năng “Lịch trình PoE” tích hợp giúp bạn bật hoặc tắt cấp nguồn PoE cho từng cổng PoE trong khoảng thời gian quy định và đây là chức năng mạnh mẽ giúp các doanh nghiệp vừa và nhỏ hoặc doanh nghiệp tiết kiệm điện và tiền.

Tái khởi động lại nguồn điện theo lịch trình

IGS-5225-8P4S cho phép mỗi camera IP PoE được kết nối hoặc điểm truy cập không dây PoE khởi động lại vào thời điểm cụ thể mỗi tuần. Do đó, nó sẽ giảm khả năng camera IP hoặc AP bị sập do tràn bộ đệm.

Cảnh báo sự kiện bẫy SMTP/SNMP

IGS-5225-8P4S cung cấp chức năng cảnh báo sự kiện để giúp chẩn đoán thiết bị bất thường do kết nối mạng bị ngắt hay phản hồi khởi động lại.

Cảnh báo báo động hiệu quả để bảo vệ tốt hơn

IGS-5225-8P4S hỗ trợ tính năng Báo lỗi có thể cảnh báo người dùng khi có sự cố với công tắc. Với tính năng lý tưởng này, người dùng sẽ không phải mất thời gian tìm kiếm nơi có sự cố. Nó sẽ giúp tiết kiệm thời gian và nguồn nhân lực.

Đầu vào kỹ thuật số và Đầu ra kỹ thuật số cho Báo động bên ngoài

IGS-5225-8P4S hỗ trợ Đầu vào kỹ thuật số và Đầu ra kỹ thuật số trên bảng điều khiển phía trước. Báo động bên ngoài này cho phép người dùng sử dụng Đầu vào kỹ thuật số để phát hiện và ghi lại trạng thái thiết bị bên ngoài (như máy dò đột nhập cửa) và gửi báo động sự kiện cho người quản trị. Đầu ra kỹ thuật số có thể được sử dụng để báo động cho người quản trị nếu cổng IGS-5225-8P4S hiển thị liên kết bị ngắt, liên kết được bật hoặc mất điện.

Thiết bị ONVIF thông minh và tiện lợi với tính năng phát hiện

PLANET đã phát triển một tính năng tuyệt vời — Hỗ trợ ONVIF — được thiết kế riêng để hợp tác với các hệ thống giám sát IP video. Từ GUI IGS-5225-8P4S, khách hàng chỉ cần một cú nhấp chuột để tìm kiếm và hiển thị tất cả các thiết bị ONVIF qua ứng dụng mạng. Ngoài ra, khách hàng có thể tải hình ảnh sàn lên dòng thiết bị chuyển mạch giúp triển khai hệ thống giám sát và các thiết bị khác dễ dàng cho mục đích lập kế hoạch và kiểm tra. Hơn nữa, khách hàng có thể nhận thông tin giám sát theo thời gian thực và trạng thái trực tuyến/ngoại tuyến; có thể kiểm soát khởi động lại PoE từ GUI.

Các tính năng mạnh mẽ của Layer 2

IGS-5225-8P4S có thể được lập trình cho các chức năng quản lý chuyển mạch nâng cao như tổng hợp liên kết cổng động, VLAN Q-in-Q, VLAN riêng, Giao thức Rapid Spanning Tree, QoS từ Lớp 2 đến Lớp 4, kiểm soát băng thông và theo dõi IGMP. IGS-5225-8P4S cung cấp VLAN được gắn thẻ 802.1Q và các nhóm VLAN được phép sẽ tối đa lên đến 4K. Thông qua tổng hợp các cổng hỗ trợ, IGS-5225-8P4S cho phép vận hành một trunk tốc độ cao kết hợp nhiều cổng. Nó cho phép tối đa 10 nhóm trunk với 4 cổng cho mỗi nhóm trunk và cũng hỗ trợ chuyển đổi dự phòng.

Mạng có An ninh mạng giúp Giảm thiểu Rủi ro An ninh

IGS-5225-8P4S đi kèm với an ninh mạng nâng cao để chống lại các mối đe dọa mạng và tấn công mạng. Nó hỗ trợ các giao thức SSHv2 và TLSv1.2 để cung cấp khả năng bảo vệ mạnh mẽ chống lại các mối đe dọa nâng cao. Được sử dụng như một điểm chính để truyền dữ liệu đến thiết bị quan trọng của khách hàng trong mạng doanh nghiệp, tính năng an ninh mạng của IGS-5225-8P4S bảo vệ việc quản lý chuyển mạch và tăng cường bảo mật cho mạng quan trọng mà không cần bất kỳ chi phí và nỗ lực triển khai bổ sung nào.

Quản lý hiệu quả

Để quản lý hiệu quả, IGS-5225-8P4S được trang bị giao diện quản lý Dòng lệnh, Web và SNMP.

Với giao diện quản lý dựa trên Web tích hợp, IGS-5225-8P4S cung cấp tiện ích quản lý và cấu hình dễ sử dụng, độc lập với nền tảng.
Đối với quản lý dựa trên văn bản, có thể truy cập qua Telnet và cổng console.
Đối với phần mềm giám sát và quản lý dựa trên tiêu chuẩn, nó cung cấp kết nối SNMPv3 mã hóa nội dung gói tin tại mỗi phiên để quản lý từ xa an toàn.

Bảo mật mạnh mẽ từ Lớp 2 đến Lớp 4

IGS-5225-8P4S cung cấp Danh sách kiểm soát truy cập (ACL) Lớp 2 đến Lớp 4 toàn diện để thực thi bảo mật cho vùng biên. Nó có thể được sử dụng để hạn chế quyền truy cập mạng bằng cách từ chối các gói dựa trên địa chỉ IP nguồn và đích, cổng TCP/UDP hoặc các ứng dụng mạng thông thường được xác định. Cơ chế bảo vệ của nó cũng bao gồm xác thực người dùng và thiết bị dựa trên cổng 802.1x và dựa trên MAC. Với chức năng VLAN riêng, có thể ngăn chặn giao tiếp giữa các cổng biên để đảm bảo quyền riêng tư của người dùng.

Bảo vệ mạng IP nâng cao

IGS-5225-8P4S cũng cung cấp các chức năng DHCP Snooping, IP Source Guard và Dynamic ARP Inspection để ngăn chặn IP snooping tấn công và loại bỏ các gói ARP có địa chỉ MAC không hợp lệ. Quản trị viên mạng hiện có thể xây dựng mạng doanh nghiệp có độ bảo mật cao với ít thời gian và công sức hơn đáng kể so với trước đây.

Modbus TCP cung cấp khả năng kết nối mạng linh hoạt cho tự động hóa nhà máy

Với giao thức Modbus TCP/IP được hỗ trợ, IGS-5225-8P4S có thể dễ dàng tích hợp với các hệ thống SCADA, hệ thống HMI và các hệ thống thu thập dữ liệu khác trong nhà máy. Nó cho phép người quản trị giám sát từ xa thông tin hoạt động của bộ chuyển mạch Ethernet công nghiệp, thông tin cổng và trạng thái giao tiếp, do đó dễ dàng đạt được khả năng giám sát và bảo trì nâng cao cho toàn bộ nhà máy.

Giao thức thời gian 1588 cho mạng máy tính công nghiệp

IGS-5225-8P4S lý tưởng cho các ứng dụng Ethernet của nhà mạng và viễn thông, hỗ trợ cung cấp dịch vụ MEF và thời gian qua các giải pháp gói cho IEEE 1588 và Ethernet đồng bộ.

Các tính năng nổi bật Industrial Managed Switch Planet IGS-5225-8P4S:

8 cổng 10/100/1000BASE-T Gigabit Ethernet RJ45 với chức năng injector IEEE 802.3at PoE+
2 cổng 100/1000BASE-X SFP để tự động phát hiện loại SFP
2 cổng 100/1000/2500BASE-X SFP để tự động phát hiện loại SFP
Một giao diện điều khiển RJ45 để quản lý và thiết lập cơ bản
Tuân thủ IEEE 802.3at Power over Ethernet Plus/end-span PSE
Tối đa 8 thiết bị IEEE 802.3af/802.3at được cấp nguồn
Hỗ trợ nguồn PoE lên đến 36 watt cho mỗi cổng PoE
Tự động phát hiện thiết bị được cấp nguồn (PD)
Cấp nguồn từ xa lên đến 100m
Mod bus TCP để giám sát thời gian thực trong hệ thống SCADA
IEEE 1588v2 PTP (Precision Time Protocol)
Vỏ nhôm IP30
Thiết kế lắp trên thanh ray DIN hoặc gắn tường
48~54V DC, nguồn điện dự phòng có bảo vệ phân cực ngược
Hỗ trợ bảo vệ ESD Ethernet DC 6KV
Nhiệt độ hoạt động -40 đến 75 độ C

Thông số kỹ thuật L2+ Industrial Managed Switch PoE PLANET IGS-5225-8P4S

Hardware Specifications
Copper Ports	8 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports
SFP Fiber Ports	2 100/1000BASE-X SFP interfaces (Port 9 and Port 10) 2 100/1000/2500BASE-X SFP interfaces (Port 11 and Port 12)
PoE Injector Ports	8 ports with 802.3at/af PoE injector function (Ports 1 to 8)
Console	1 x RJ45-to-RS232 serial port (115200, 8, N, 1)
RAM	128MBytes
Flash Memory	64MBytes
Reset Button	< 5 sec: System reboot > 5 sec: Factory default
ESD Protection	6KV DC
Enclosure	IP30 aluminum case
Installation	DIN-rail kit and wall-mount kit
Connector	Removable 6-pin terminal block for power input Pin 1/2 for Power 1, Pin 3/4 for fault alarm, Pin 5/6 for Power 2 Removable 6-pin terminal block for DI/DO interface Pin 1/2 for DI 1 & 2, Pin 3/4 for DO 1 & 2, Pin 5/6 for GND
Alarm	One relay output for power failure. Alarm relay current carry ability: 1A @ 24V DC
Digital Input	2 digital input (DI) Level 0: -24V~2.1V (±0.1V) Level 1: 2.1V~24V (±0.1V) Input load to 24V DC, 10mA max. 2 digital output(DO) Open collector to 24VDC, 100mA max.
Dimensions (W x D x H)	76.8 x 107.3 x 152mm
Weight	1130g
Power Requirements	Dual 48~54V DC (>51V DC for PoE+ output recommended)
Power Consumption	Max. 5.3 watts/18BTU (Power on without any connection) Max.263 watts/896.8BTU (Full loading with PoE function)
LED Indicator	System: Power 1 (Green) Power 2 (Green) Alarm (Red) Ring (Green) Ring Owner (Green) DIDO (Red) Per 10/100/1000T RJ45 PoE+ Ports: PoE-in-Use (Amber) LNK/ACT (Green) Per SFP Interface: 100 LNK/ACT (Amber) 1G/2.5G LNK/ACT (Green)
Switching
Switch Architecture	Store-and-Forward
Switch Fabric	30Gbps/non-blocking
Throughput (packet per second)	22.32Mpps@ 64 bytes packet
Address Table	8K entries, automatic source address learning and aging
Shared Data Buffer	4Mbits
Flow Control	IEEE 802.3x pause frame for full duplex Back pressure for half duplex
Jumbo Frame	9Kbytes
Power Over Ethernet
PoE Standard	IEEE 802.3at Power over Ethernet Plus/PSE Backward compatible with 802.3af Power over Ethernet
PoE Power Supply Type	End-span
PoE Power Output	IEEE 802.3af Standard Per port 48V~51V DC (depending on the power supply), max. 15.4 watts IEEE 802.3at Standard Per port 52V~54V DC (depending on the power supply), max. 36 watts
Power Pin Assignment	1/2(+), 3/6(-)
PoE Power Budget	48V Power input 125W maximum (depending on power input) 52~54V Power input 240W maximum (depending on power input)
Max. Number of Class 2 PDs	8
Max. Number of Class 3 PDs	8
Max. Number of Class 4 PDs	8
PoE Management Functions
Active PoE device alive detection	Yes
PoE Power Recycling	Yes, daily or predeinded schedule
PoE Schedule	4 schedule profiles
PoE Extend Mode	Yes, max. 160 to 200 meters
PoE System Management	System PoE Admin control Total PoE power budget control PoE Legacy mode Over-temperature threshold alarm PoE usage threshold alarm
PoE Port Management	Port Enable/Disable/Schedule Port Priority
Layer 3 Functions
IP Interfaces	Max. 8 VLAN interfaces
Routing Table	Max. 32 routing entries
Routing Protocols	IPv4 software static routing IPv6 software static routing
Layer 2 Functions
Port Configuration	Port disable/enable Auto-negotiation 10/100/1000Mbps full and half duplex mode selection Flow control disable/enable Power saving mode control
Port Status	Display each port’s speed duplex mode, link status, flow control status, auto negotiation status, trunk status
Port Mirroring	TX / RX / Both Many-to-1 monitor
VLAN	IEEE 802.1Q tag-based VLAN IEEE 802.1ad Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN VLAN Translation Voice VLAN MVR (Multicast VLAN Registration) GVRP Up to 4K VLAN groups, out of 4094 VLAN IDs
Link Aggregation	IEEE 802.3ad LACP/static trunk Supports 6 trunk groups with 4 ports per trunk group
Spanning Tree Protocol	IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol
IGMP Snooping	IPv4 IGMP (v1/v2/v3) snooping IPv4 IGMP querier mode support Up to 255 multicast groups
MLD Snooping	IPv6 MLD (v1/v2/v3) snooping IPv6 MLD querier mode support Up to 255 multicast groups
Bandwidth Control	Per port bandwidth control Ingress: 500Kb~1000Mbps Egress: 500Kb~1000Mbps
RING	Supports ERPS, and complies with ITU-T G.8032 Recovery time < 10ms
Synchronization	IEEE 1588v2 PTP(Precision Time Protocol) Peer-to-peer transparent clock End-to-end transparent clock
QoS	Traffic classification based, strict priority and WRR 8-level priority for switching Port number 802.1p priority 802.1Q VLAN tag DSCP/TOS field in IP packet
Security Functions
Access Control List	IP-based ACL/MAC-based ACL ACL based on: MAC Address IP Address Ethertype Protocol Type VLAN ID DSCP 802.1p Priority Up to 256 entries
Security	Port Security IP source guard Dynamic ARP inspection Command line authority control based on user level
AAA	RADIUS client TACACS+ client
Network Access Control	IEEE 802.1x port-based network access control MAC-based authentication Local/RADIUS authentication
Switch Management
Basic Management Interfaces	Console;Telnet; Web browser; SNMP v1, v2c
Secure Management Interfaces	SSHv2, TLS v1.2, SNMP v3
System Management	Firmware upgrade by HTTP protocol through Ethernet network Configuration upload/download through HTTP Remote syslog System log LLDP protocol NTP PLANET Smart Discovery Utility
Event Management	Remote syslog Local system log SMTP
ONVIF	ONVIF device discovery ONVIF device monitoring Floor Map
SNMP MIBs	RFC1213 MIB-II RFC 2863 IF-MIB RFC1493 Bridge MIB RFC1643 Ethernet MIB RFC2863 Interface MIB RFC2665 Ether-Like MIB RFC2737 Entity MIB RFC2819 RMON MIB (Groups 1, 2, 3 and 9) RFC2618 RADIUS Client MIB RFC3411SNMP-Frameworks-MIB IEEE802.1X PAE LLDP MAU-MIB Power over Ethernet MIB
Standards Conformance
Regulatory Compliance	FCC Part 15 Class A, CE
Stability Testing	IEC60068-2-32 (free fall) IEC60068-2-27 (shock) IEC60068-2-6 (vibration)
Standards Compliance	IEEE802.3 10BASE-T IEEE802.3u 100BASE-TX/100BASE-FX IEEE802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE802.3x flow control and back pressure IEEE802.3ad port trunk with LACP IEEE802.1D Spanning Tree Protocol IEEE802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE802.1p Class of Service IEEE802.1Q VLAN tagging IEEE 802.1ad Q-in-Q VLAN stacking IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3ah OAM IEEE 1588 PTPv2 RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP version 3 RFC 2710 MLD version 1 RFC 3810 MLD version 2 ITU-T G.8032 ERPS Ring
Environment
Operating Temperature	-40 ~ 75 degrees C
Storage Temperature	-40 ~ 85 degrees C
Humidity	5 ~ 95% (non-condensing)
