PLANET IGS-4215-16P4X là Bộ chuyển mạch Gigabit PoE+ được quản lý L2+ DIN-rail cấp công nghiệp của PLANET, được nâng cấp với định tuyến tĩnh L2+ để tăng cường hiệu quả giao tiếp giữa các VLAN và mạng. Thiết bị cung cấp 16 cổng 10/100/1000BASE-T với PoE+ 802.3at (tối đa 36W cho mỗi cổng) và 4 khe cắm sợi quang 10GBASE-X SFP+ cho các liên kết ngược tốc độ cao.
Với tổng công suất PoE là 360 watt (chỉ có thể đạt được với đầu vào nguồn kép), thiết bị hỗ trợ nhiều ứng dụng PoE khác nhau, bao gồm camera IP và điểm truy cập không dây. Hoạt động ở nhiệt độ khắc nghiệt từ -40 đến 75°C, IGS-4215-16P4X có tính năng quản lý PoE tiên tiến, hỗ trợ ngăn xếp kép IPv6/IPv4 và vỏ nhôm IP30 chắc chắn. Cổng điều khiển USB Type-C đảm bảo quản lý đơn giản, khiến thiết bị trở thành lựa chọn đáng tin cậy cho các môi trường công nghiệp khắt khe.
Nội dung chính
- 1 Giải pháp mạng an ninh mạng để giảm thiểu rủi ro bảo mật
- 2 Modbus TCP cung cấp kết nối mạng linh hoạt cho tự động hóa nhà máy
- 3 Vòng dự phòng, phục hồi nhanh cho các ứng dụng mạng quan trọng
- 4 Nguồn điện đáng tin cậy và dữ liệu tốc độ cao với hỗ trợ IEEE 802.3at PoE+
- 5 Hỗ trợ ONVIF cho phép kiểm soát hiệu quả và tập trung đối với các sản phẩm bảo mật dựa trên IP
- 6 Kiểm tra thiết bị cấp nguồn thông minh
- 7 Tái khởi động nguồn điện theo lịch trình
- 8 Lịch PoE để tiết kiệm năng lượng
- 9 Mở rộng khoảng cách truyền dữ liệu Ethernet và nguồn PoE+ 802.3at
- 10 Cảnh báo báo động hiệu quả để bảo vệ tốt hơn
- 11 Đầu vào kỹ thuật số và Đầu ra kỹ thuật số cho Báo động bên ngoài
- 12 Thiết kế bền chắc với môi trường
- 13 Bảo vệ mạnh mẽ
- 14 Định tuyến VLAN IPv4 và IPv6 lớp 3 để quản lý an toàn và linh hoạt
- 15 Các tính năng mạnh mẽ của Layer 2
- 16 Kiểm soát lưu lượng hiệu quả
- 17 Tăng cường bảo mật mạng
- 18 Đảm bảo tính toàn vẹn của mạng
- 19 Quản lý an toàn và thân thiện với người dùng
- 20 Giải pháp mở rộng đường dài linh hoạt
- 21 Cơ chế chẩn đoán SFP thông minh
- 22 Giải pháp quản lý từ xa
- 23 Tính năng chính L2+ Industrial PoE Gigabit Switch PLANET IGS-4215-16P4X
- 24 Thông số kỹ thuật Switch công nghiệp Layer 2+ PLANET IGS-4215-16P4X
Giải pháp mạng an ninh mạng để giảm thiểu rủi ro bảo mật
IGS-4215-16P4X hỗ trợ các giao thức SSHv2 và TLSv1.3 để cung cấp khả năng bảo vệ mạnh mẽ chống lại các mối đe dọa nâng cao. Nó bao gồm một loạt các tính năng an ninh mạng như DHCP Snooping, IP Source Guard, Dynamic ARP Inspection Protection, quản lý tài khoản người dùng RADIUS và TACACS+, xác thực SNMPv3, v.v. để bổ sung cho nó như một giải pháp bảo mật toàn diện.
Modbus TCP cung cấp kết nối mạng linh hoạt cho tự động hóa nhà máy
IGS-4215-16P4X hỗ trợ giao thức Modbus TCP, cho phép tích hợp dễ dàng với các hệ thống SCADA, hệ thống HMI và các hệ thống thu thập dữ liệu khác trong nhà máy. Điều này cho phép người quản trị theo dõi từ xa thông tin hoạt động của bộ chuyển mạch Ethernet công nghiệp, thông tin cổng, trạng thái giao tiếp và trạng thái DI/DO, do đó tăng cường giám sát và bảo trì toàn bộ nhà máy.
Vòng dự phòng, phục hồi nhanh cho các ứng dụng mạng quan trọng
IGS-4215-16P4X hỗ trợ công nghệ vòng dự phòng và có khả năng tự phục hồi mạnh mẽ, nhanh chóng để ngăn chặn gián đoạn và xâm nhập từ bên ngoài. Nó kết hợp công nghệ ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) tiên tiến và Giao thức Spanning Tree (802.1s MSTP) vào mạng của khách hàng để tăng cường độ tin cậy và thời gian hoạt động của hệ thống trong nhiều môi trường khác nhau.
Nguồn điện đáng tin cậy và dữ liệu tốc độ cao với hỗ trợ IEEE 802.3at PoE+
PLANET IGS-4215-16P4X được thiết kế để đáp ứng nhu cầu của các mạng có nhu cầu nguồn điện PoE từ nhỏ đến trung bình, tuân thủ tiêu chuẩn IEEE 802.3at PoE+. Nó cung cấp tổng công suất 360 watt trên 16 cổng PoE+, với mỗi cổng hỗ trợ công suất lên đến 36 watt. Điều này làm cho nó trở nên lý tưởng để cấp nguồn cho một loạt các thiết bị tuân thủ PoE (PD) công suất trung bình qua cáp Ethernet Cat5e/6 tiêu chuẩn.
IGS-4215-16P4X phù hợp hơn với các ứng dụng có nhiều thiết bị yêu cầu công suất vừa phải. Đây là lựa chọn tuyệt vời cho:
- Camera IP PoE
- Điểm truy cập không dây (AP)
- Điện thoại IP và hệ thống VoIP
- Màn hình biển báo kỹ thuật số
- Thiết bị IoT công nghiệp

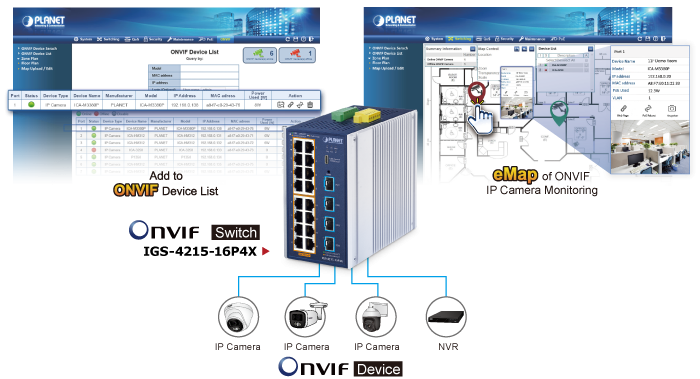

Hỗ trợ ONVIF cho phép kiểm soát hiệu quả và tập trung đối với các sản phẩm bảo mật dựa trên IP
Bộ chuyển mạch IGS-4215-16P4X cung cấp hỗ trợ ONVIF như một phần của bộ tính năng đa năng để tích hợp liền mạch với camera giám sát IP. Thông qua GUI web của bộ chuyển mạch, người dùng có thể dễ dàng tìm kiếm và hiển thị tất cả các thiết bị tuân thủ ONVIF trên mạng LAN của họ.
Người dùng cũng có thể tải sơ đồ mặt bằng lên bộ chuyển mạch và đặt camera giám sát IP vào sơ đồ để lập kế hoạch trực quan hơn và kiểm tra nhanh hơn trong tương lai. Ngoài ra, GUI web cung cấp thông tin giám sát theo thời gian thực, trạng thái trực tuyến/ngoại tuyến và khả năng khởi động lại camera từ xa.
Kiểm tra thiết bị cấp nguồn thông minh
Có thể cấu hình IGS-4215-16P4X để theo dõi trạng thái PD (thiết bị cấp nguồn) được kết nối theo thời gian thực thông qua hành động ping. Khi PD ngừng hoạt động và phản hồi, IGS-4215-16P4X sẽ tiếp tục cấp nguồn cho cổng PoE và đưa PD trở lại hoạt động. Nó sẽ cải thiện đáng kể độ tin cậy của mạng thông qua cổng PoE đặt lại nguồn điện của PD và giảm gánh nặng quản lý của quản trị viên.
Tái khởi động nguồn điện theo lịch trình
IGS-4215-16P4X cho phép mỗi camera IP PoE được kết nối hoặc điểm truy cập không dây PoE khởi động lại vào thời điểm cụ thể mỗi tuần. Do đó, nó sẽ giảm khả năng camera IP hoặc AP bị sập do tràn bộ đệm.
Lịch PoE để tiết kiệm năng lượng
Theo xu hướng toàn cầu về tiết kiệm năng lượng và góp phần bảo vệ môi trường, IGS-4215-16P4X có thể kiểm soát hiệu quả nguồn điện bên cạnh khả năng cung cấp công suất cao. Chức năng “Lịch PoE” giúp bạn bật hoặc tắt cấp nguồn PoE cho từng cổng PoE trong khoảng thời gian quy định, đây là chức năng mạnh mẽ giúp các doanh nghiệp vừa và nhỏ hoặc doanh nghiệp tiết kiệm điện và ngân sách. Nó cũng tăng cường bảo mật bằng cách tắt nguồn các PD không nên sử dụng trong giờ ngoài giờ làm việc.

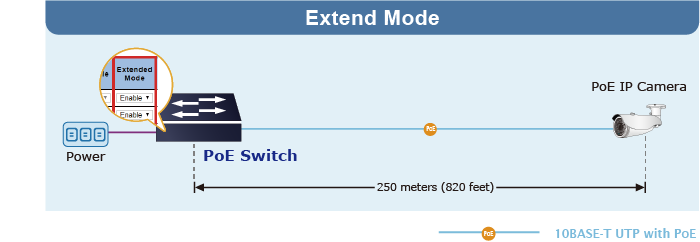

Mở rộng khoảng cách truyền dữ liệu Ethernet và nguồn PoE+ 802.3at
Ở chế độ hoạt động “Mở rộng”, IGS-4215-16P4X hoạt động trên cơ sở từng cổng với cấu hình song công 10Mbps. Nó có thể cung cấp công suất PoE 15 watt trên khoảng cách lên đến 250 mét, vượt quá giới hạn cáp Ethernet UTP 100 mét tiêu chuẩn. Phạm vi mở rộng này cho phép cung cấp nguồn PoE trên khoảng cách xa hơn mà không cần thêm cáp hoặc ổ cắm điện, giúp giảm đáng kể chi phí lắp đặt trong khi vẫn duy trì độ tin cậy của mạng.
Cảnh báo báo động hiệu quả để bảo vệ tốt hơn
IGS-4215-16P4X tích hợp tính năng Báo lỗi thông báo ngay cho người dùng về bất kỳ sự cố nào với công tắc. Tính năng hữu ích này giúp người dùng không cần mất thời gian tìm kiếm sự cố, giúp tiết kiệm đáng kể thời gian và nguồn nhân lực.
Đầu vào kỹ thuật số và Đầu ra kỹ thuật số cho Báo động bên ngoài
IGS-4215-16P4X hỗ trợ Đầu vào kỹ thuật số và Đầu ra kỹ thuật số thông qua khối đầu cuối nằm trên bảng điều khiển phía trên. Báo động bên ngoài này cho phép người dùng sử dụng Đầu vào kỹ thuật số để phát hiện và ghi lại trạng thái thiết bị bên ngoài (như máy dò đột nhập cửa) và gửi báo động sự kiện cho người quản trị. Đầu ra kỹ thuật số có thể được sử dụng để báo động cho người quản trị nếu cổng IGS-4215-16P4X hiển thị “liên kết bị ngắt”, “liên kết được bật” hoặc “mất điện”.
Thiết kế bền chắc với môi trường
Với vỏ nhôm công nghiệp IP30, IGS-4215-16P4X cung cấp khả năng miễn nhiễm cao với nhiễu điện từ và xung điện áp cao thường thấy trên sàn nhà máy hoặc trong tủ điều khiển giao thông bên lề đường không có máy điều hòa. Có thể hoạt động trong phạm vi nhiệt độ từ -40 đến 75 °C, IGS-4215-16P4X có thể được đặt trong hầu hết mọi môi trường khắc nghiệt.
Bảo vệ mạnh mẽ
IGS-4215-16P4X cung cấp khả năng phóng điện tiếp xúc ±6KV DC và phóng điện không khí ±8KV DC để bảo vệ ESD Ethernet. Nó cũng hỗ trợ khả năng miễn nhiễm xung điện ±4KV để cải thiện độ ổn định của sản phẩm và bảo vệ mạng của người dùng khỏi các cuộc tấn công ESD tàn phá, đảm bảo luồng hoạt động không bị dao động.
Định tuyến VLAN IPv4 và IPv6 lớp 3 để quản lý an toàn và linh hoạt
Bộ chuyển mạch IGS-4215-16P4X cung cấp khả năng truyền tải hiệu suất cao và các chức năng Lớp 2 và Lớp 4 tiên tiến, cùng với định tuyến tĩnh IPv4 và IPv6 lớp 3. Khả năng này cho phép định tuyến hiệu quả giữa các VLAN và địa chỉ IP khác nhau, cung cấp giải pháp mạng an toàn, linh hoạt và đơn giản cho nhiều ứng dụng khác nhau.
Các tính năng mạnh mẽ của Layer 2
IGS-4215-16P4X có thể được lập trình cho các chức năng quản lý chuyển mạch nâng cao như tổng hợp liên kết cổng động, 802.1Q VLAN, Q-in-Q VLAN, Multiple Spanning Tree Protocol (MSTP), loop và BPDU guard, IGMP snooping và MLD snooping. Với tổng hợp liên kết cổng động, chuyển mạch cho phép tạo trunk tốc độ cao. Ví dụ, nó có thể kết hợp bốn cổng 10G, tạo kết nối 40Gbps bền bỉ với hỗ trợ chuyển đổi dự phòng. Ngoài ra, việc đưa vào Giao thức khám phá lớp liên kết (LLDP) tăng cường chức năng của Layer 2 bằng cách cung cấp thông tin cần thiết về các thiết bị lân cận trong miền phát sóng cục bộ.
Kiểm soát lưu lượng hiệu quả
IGS-4215-16P4X được tích hợp nhiều tính năng QoS mạnh mẽ và quản lý lưu lượng mạnh mẽ để nâng cao dịch vụ cho các giải pháp dữ liệu, thoại và video cấp doanh nghiệp. Các chức năng bao gồm kiểm soát bão phát sóng/đa hướng/đơn hướng, kiểm soát băng thông theo từng cổng, ưu tiên QoS DSCP 802.1p/CoS/IP và đánh dấu lại. Nó đảm bảo hiệu suất tốt nhất trong truyền phát luồng video và VoIP, đồng thời trao quyền cho các doanh nghiệp tận dụng tối đa các tài nguyên mạng hạn chế.
Tăng cường bảo mật mạng
PLANET IGS-4215-16P4X cung cấp Danh sách kiểm soát truy cập (ACL) IPv4/IPv6 Lớp 2 đến Lớp 4 toàn diện để thực thi bảo mật cho vùng biên. Nó có thể được sử dụng để hạn chế quyền truy cập mạng bằng cách từ chối các gói dựa trên địa chỉ IP nguồn và đích, cổng TCP/UDP hoặc các ứng dụng mạng thông thường đã xác định. Với chức năng cổng được bảo vệ, có thể ngăn chặn giao tiếp giữa các cổng biên để đảm bảo quyền riêng tư của người dùng. Hơn nữa, chức năng bảo mật cổng cho phép giới hạn số lượng thiết bị mạng trên một cổng nhất định. Quản trị viên mạng hiện có thể xây dựng mạng doanh nghiệp có độ bảo mật cao với ít thời gian và công sức hơn đáng kể so với trước đây.
Đảm bảo tính toàn vẹn của mạng
IGS-4215-16P4X cũng cung cấp các chức năng DHCP Snooping, IP Source Guard và Dynamic ARP Inspection để ngăn chặn IP snooping tấn công và loại bỏ các gói ARP có địa chỉ MAC không hợp lệ. Độ chính xác, tính nhất quán và độ tin cậy của dữ liệu có thể được truyền qua mạng. Hơn nữa, nó đảm bảo thông tin không bị thay đổi trong quá trình truyền và bản thân mạng được bảo mật khỏi các cuộc tấn công hoặc truy cập trái phép.
Quản lý an toàn và thân thiện với người dùng
Để quản lý hiệu quả, IGS-4215-16P4X được trang bị giao diện quản lý Dòng lệnh, Web và SNMP.
- Với giao diện quản lý dựa trên Web tích hợp, IGS-4215-16P4X cung cấp tiện ích quản lý và cấu hình dễ sử dụng, độc lập với nền tảng.
- Đối với quản lý dòng lệnh dựa trên văn bản, có thể truy cập qua Telnet, SSH và cổng điều khiển.
- Bằng cách hỗ trợ giao thức SNMP chuẩn, bộ chuyển mạch có thể được quản lý thông qua bất kỳ phần mềm quản lý dựa trên SNMP nào.
Hơn nữa, IGS-4215-16P4X cung cấp khả năng quản lý từ xa an toàn bằng cách hỗ trợ các kết nối SSHv2, TLSv1.3 và SNMPv3 mã hóa nội dung gói tin tại mỗi phiên.
Giải pháp mở rộng đường dài linh hoạt
Sự ra đời của Ethernet 10G đánh dấu bước tiến đáng kể trong công nghệ Ethernet. IGS-4215-16P4X là thiết bị mạng mạnh mẽ cung cấp bốn khe cắm SFP+ 10G có khả năng hỗ trợ ba tốc độ khác nhau. Các khe cắm này có thể hoạt động ở tốc độ 10GBASE-SR/LR hoặc 100M/1G/2.5GBASE-SX/LX ngược, cung cấp cho người quản trị sự linh hoạt trong việc lựa chọn bộ thu phát SFP/SFP+ phù hợp nhất dựa trên khoảng cách truyền và tốc độ yêu cầu. Với băng thông rộng và khả năng xử lý mạnh mẽ, IGS-4215-16P4X cung cấp giải pháp hiệu quả cho những người quản trị muốn nâng cao cơ sở hạ tầng mạng của mình.
Cơ chế chẩn đoán SFP thông minh
IGS-4215-16P4X hỗ trợ chức năng SFP-DDM (Digital Diagnostic Monitor) có thể dễ dàng theo dõi các thông số thời gian thực của SFP cho quản trị viên mạng, chẳng hạn như công suất đầu ra quang, công suất đầu vào quang, nhiệt độ, dòng điện phân cực laser và điện áp cung cấp bộ thu phát.
Giải pháp quản lý từ xa
Hệ thống quản lý mạng toàn diện (UNI-NMS) và ứng dụng CloudViewerPro của PLANET cung cấp hỗ trợ mạnh mẽ cho đội ngũ CNTT trong việc quản lý và giám sát hiệu quả tất cả các thiết bị mạng, bao gồm IGS-4215-16P4X, từ các vị trí từ xa. Được thiết kế riêng để triển khai trong cả doanh nghiệp và ngành công nghiệp nơi IGS-4215-16P4X được sử dụng từ xa, các hệ thống này cho phép xác định lỗi hoặc tình trạng lỗi mà không cần phải đến tận nơi. Với UNI-NMS hoặc ứng dụng CloudViewerPro, các doanh nghiệp thuộc mọi loại hình hiện có thể được quản lý nhanh chóng và hiệu quả thông qua một nền tảng thống nhất, hợp lý hóa việc giám sát hoạt động.
Tính năng chính L2+ Industrial PoE Gigabit Switch PLANET IGS-4215-16P4X
- 16 cổng 10/100/1000BASE-T Gigabit Ethernet RJ45
- Chức năng PoE: 16 cổng có chức năng IEEE 802.3at PoE+ injector
- 4 khe cắm 10GBASE-SR/LR SFP+, tương thích ngược với 100M/1G/2.5GBASE-X SFP
- Một giao diện điều khiển USB Type C để quản lý và thiết lập cơ bản
- Cấp nguồn cho tối đa 16 cổng của thiết bị IEEE 802.3at PoE+
- PoE budget
- Dual power input: 360W
- Single power input: 240W
- Hỗ trợ nguồn PoE lên đến 36 watt cho mỗi cổng PoE+
- Tự động phát hiện các thiết bị được cấp nguồn (PD)
- Bảo vệ mạch ngăn ngừa nhiễu nguồn giữa các cổng
- Cấp nguồn từ xa lên đến 100 mét ở chế độ tiêu chuẩn và 250m ở chế độ mở rộng
- Modbus TCP để giám sát thời gian thực trong hệ thống SCADA
- Vỏ nhôm IP30
- Thiết kế lắp trên thanh ray DIN và gắn tường\
- IGS-4215-16P4X: 48~54V DC (nguồn điện dự phòng có bảo vệ phân cực ngược)
- Hỗ trợ bảo vệ ESD Ethernet 6KVDC
- Nhiệt độ hoạt động -40 đến 75 °C
- 2 đầu vào kỹ thuật số (DI)
- 2 đầu ra kỹ thuật số (DO)
- Tích hợp cảm biến vào hệ thống báo động tự động
- Truyền báo động đến mạng IP qua bẫy SNMP
- Dựa trên phần cứng 10/100Mbps (bán song công/toàn phần), 1000Mbps (toàn phần), tự động đàm phán và tự động MDI/MDI-X
- Kiểm soát luồng IEEE 802.3x cho hoạt động toàn phần song công và áp suất ngược cho hoạt động bán song công
- Kích thước bảng địa chỉ MAC 32K
- Khung jumbo 12K
- Tự động học địa chỉ địa chỉ
- Hỗ trợ tối đa 32 tuyến tĩnh và tóm tắt tuyến
- Giao diện định tuyến cung cấp chế độ định tuyến theo VLAN
- Supports VLAN
- Supports Spanning Tree Protocol
- Supports Link Aggregation
- Hỗ trợ phản chiếu cổng (nhiều-đến-1)
- Bảo vệ vòng lặp để tránh vòng lặp phát sóng
- Hỗ trợ ERPS (Chuyển mạch bảo vệ vòng Ethernet)
- Giao thức khám phá lớp liên kết (LLDP)
- Giới hạn tốc độ vào/ra cho mỗi cổng kiểm soát băng thông
- Traffic classification
- IEEE 802.1p CoS
- TOS/DSCP/IP precedence of IPv4/IPv6 packets
- Chính sách CoS ưu tiên nghiêm ngặt và Weighted Round Robin (WRR)
- Hỗ trợ IPv4 IGMP snooping v2, v3
- Hỗ trợ IPv6 MLD snooping v1, v2
- Hỗ trợ chế độ IGMP querier
- Lọc cổng IGMP snooping
- Lọc cổng MLD snooping
- Storm Control support
- Broadcast / Multicast / Unknown Unicast
- Authentication
- Built-in RADIUS client to cooperate with the RADIUS servers
- DHCP Option 82
- RADIUS/TACACS+ authentication
- Access Control List
- IPv4/IPv6 IP-based ACL
- IPv4/IPv6 IP-based ACE
- MAC-based ACL
- MAC-based ACE
- MAC Security
- Static MAC
- MAC filtering
- Bảo mật cổng để lọc các mục nhập địa chỉ MAC nguồn
- DHCP snooping để lọc các tin nhắn DHCP không đáng tin cậy
- Kiểm tra ARP động loại bỏ các gói ARP có liên kết địa chỉ MAC với địa chỉ IP không hợp lệ
- IP source guard ngăn chặn các cuộc tấn công giả mạo IP
- Ngăn chặn tấn công DoS
- Quản lý ngăn xếp kép IPv4 và IPv6
- Switch Management Interface
- Web switch management
- Console/Telnet Command Line Interface
- SNMP v1 and v2c switch management
- SSHv2, TLSv1.3 and SNMPv3 secure access
- SNMP Management
- SNMP trap for interface Link Up and Link Down notification
- Four RMON groups (history, statistics, alarms and events)
- Kiểm soát mức đặc quyền của người dùng
- Tích hợp sẵn Trivial File Transfer Protocol (TFTP) client
- Static và DHCP để chỉ định địa chỉ IP
- System Maintenance
- Firmware upload/download via HTTP/TFTP
- Configuration upload/download through HTTP/TFTP
- Dual images
- Hardware reset button for system reboot or reset to factory default
- SNTP Network Time Protocol
- Network Diagnostic
- Cable diagnostics
- ICMPv6/ICMPv4 Remote Ping
- SFP-DDM (Digital Diagnostic Monitor)
- Link Layer Discovery Protocol (LLDP) Protocol and LLDP-MED
- Ghi nhật ký tin nhắn sự kiện vào máy chủ syslog từ xa
- Tiện ích khám phá thông minh PLANET để quản lý triển khai
- Hệ thống NMS PLANET, NMSViewerPro và CloudViewer/CloudViewerPro để quản lý triển khai
Thông số kỹ thuật Switch công nghiệp Layer 2+ PLANET IGS-4215-16P4X
| Hardware Specifications | |
|---|---|
| Copper Ports | 16 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports (Ports 1 to 16) |
| PoE Injector Port | 16 ports with 802.3at PoE+ injector function (Ports 1 to 16) |
| SFP+ Ports | 4 10GBASE-SR/LR SFP+ interfaces (Port XG1 to Port XG4) Backward compatible with 100M/1G/2.5GBASE-SX/LX/BX SFP transceivers |
| Console | 1 x USB Type C to RS232 serial port (115200,8, N, 1) |
| Reset Button | < 5 sec: System reboot > 5 sec: Factory default |
| Connector | Removable 6-pin terminal block Pin 1/2 for Power 1; Pin 3/4 for fault alarm; Pin 5/6 for Power 2 Removable 6-pin terminal block for DI/DO interface Pin 1/2 for DI 1 & 2, Pin 3/4 for DO 1 & 2, Pin 5/6 for GND |
| Alarm | One relay output for power failure. Alarm relay current carry ability: 1A @ 24V AC |
| Digital input (DI) | 2 digital input (DI): Level 0: -24V~2.1V (±0.1V) Level 1: 2.1V~24V (±0.1V) Input load to 24V DC, 10mA max. |
| Digital output (DO) | 2 digital output (DO): Open collector to 24V DC, 100mA max. |
| Power Requirements | 48~54V DC, 9A (max.) |
| Power Consumption/ Dissipation | DC (system on) Max. 9.1 watts / 31.06BTU DC (Full loading) Max. 402 watts/1,372.1BTU |
| Dimensions (W x D x H) | 86 x 135 x 152 mm |
| Weight | 1,754g |
| Enclosure | IP30 aluminum case |
| Installation | DIN-rail kit and wall-mount ear |
| ESD Protection | Contact Discharge 6KV DC Air Discharge 8KV DC |
| LED | System: Power 1 (Green) Power 2 (Green) Alarm (Red) Ring (Green) R.O.(Green) I/O (Red) Per 10/100/1000T RJ45 PoE+ Port: Up 1000 LNK/ACT (Green) 10/100 LNK/ACT (Amber) Down PoE-in-Use (Amber) Per 10G SFP Interface: 1G/2.5G LNK/ACT (Green) 100/10G LNK/ACT (Amber) |
| Switching Specification | |
| Switch Architecture | Store-and-Forward |
| Switch Fabric | 112Gbps/non-blocking |
| Switch Throughput@64 bytes | 83.33Mpps @64 bytes |
| MAC Address Table | 32K entries |
| Shared Data Buffer | 12Mbits |
| Flow Control | IEEE 802.3x pause frame for full duplex Back pressure for half duplex |
| Jumbo Frame | 12 Kbytes |
| Power over Ethernet | |
| PoE Standard | IEEE 802.3at Power over Ethernet Plus/PSE |
| PoE Power Supply Type | End-span |
| Power Pin Assignment | 802.3at PoE: End-span: 1/2(+), 3/6(-) |
| PoE Power Output | IEEE 802.3af Standard Per port 48V~51V DC, max. 15.4 watts IEEE 802.3at Standard Per port 51V~54V DC, max. 36 watts |
| PoE Power Budget | Single power input: 240W maximum (depending on power input) Dual power input: 360W maximum (depending on power input) ※Dual power input must be the same as DC voltage, like dual 54V. |
| Max. Number of Class 2 PDs (~6.5 watts) | 16 |
| Max. Number of Class 3 PDs (~13 watts) | 16 |
| Max. Number of Class 4 PDs (~25.5 watts) | 12 |
| PoE Management Functions | |
| PoE Management | PD Alive Check Scheduled Power Recycling PoE Schedule PoE Usage Monitoring PoE Extension |
| Enhanced PoE Mode | Standard/Legacy/Force |
| Active PoE Device Live Detection | Yes |
| PoE Power Recycling | Yes, daily or predefined schedule |
| PoE Schedule | 4 schedule profiles |
| PoE Extend Mode | Yes, max. up to 250 meters |
| Layer 2 Functions | |
| Port Mirroring | TX/RX/Both Many-to-1 monitor Up to 4 sessions |
| VLAN | 802.1Q tagged VLAN 802.1ad Q-in-Q tunneling (VLAN stacking) Voice VLAN Protocol VLAN Private VLAN (Protected port) GVRP Management VLAN Up to 256 VLAN groups, out of 4094 VLAN IDs |
| Link Aggregation | IEEE 802.3ad LACP and static trunk Supports 8 groups with 8 ports per trunk |
| Spanning Tree Protocol | IEEE 802.1D Spanning Tree Protocol (STP) IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) IEEE 802.1s Multiple Spanning Tree Protocol (MSTP) STP BPDU Guard, BPDU Filtering and BPDU Forwarding |
| IGMP Snooping | IPv4 IGMP snooping v2, v3 IGMP Querier Up to 256 multicast groups |
| MLD Snooping | IPv6 MLD snooping v2, v3, up to 256 multicast groups |
| Access Control List | IPv4/IPv6 IP-based ACL/MAC-based ACL IPv4/IPv6 IP-based ACE/MAC-based ACE |
| QoS | 8 mapping IDs to 8 level priority queues Port number 802.1p priority DSCP/IP precedence of IPv4/IPv6 packets Traffic classification based, strict priority and WRR Ingress/Egress Rate Limit per port bandwidth control |
| Ring | Supports ERPS, and complies with ITU-T G.8032 Recovery time < 450ms |
| Layer 3 Functions | |
| IP Interfaces | Max. 64 VLAN interfaces |
| Routing Table | Max. 32 routing entries |
| Routing Protocols | IPv4/IPv6 hardware static routing |
| Security Functions | |
| Access Control List | IPv4/IPv6 IP-based ACL/MAC-based ACL IPv4/IPv6 IP-based ACE/MAC-based ACE Max. 256 ACL entries |
| Port Security | Built-in RADIUS client to co-operate with RADIUS server RADIUS/TACACS+ user access authentication |
| MAC Security | IP-MAC port binding MAC filtering Static MAC address, max. 256 static MAC entries |
| Enhanced Security | DHCP Snooping and DHCP Option82 STP BPDU guard, BPDU filtering and BPDU forwarding DoS attack prevention ARP inspection IP source guard |
| Management Functions | |
| Basic Management Interfaces | USB to RS232 Console Web browser Telnet SNMP v1, v2c |
| Secure Management Interfaces | SSHv2, TLSv1.3, SNMPv3 |
| System Management | Firmware upgrade by HTTP/TFTP protocol through Ethernet network Configuration upload/download through HTTP/TFTP LLDP protocol SNTP PLANET Smart Discovery Utility PLANET NMS System/CloudViewer/CloudViewerPro |
| Event Management | Remote/Local Syslog System log |
| SNMP MIBs | RFC 1213 MIB-II RFC 1215 Generic Traps RFC 1493 Bridge MIB RFC 2674 Bridge MIB Extensions RFC 2737 Entity MIB (Version 2) RFC 2819 RMON (1, 2, 3, 9) RFC 2863 Interface Group MIB RFC 3635 Ethernet-like MIB RFC 3621 Power Ethernet MIB |
| Standards Conformance | |
| Regulatory Compliance | FCC Part 15 Class A, CE |
| Stability Testing | IEC 60068-2-32 (free fall) IEC 60068-2-27 (shock) IEC 60068-2-6 (vibration) |
| Standards Compliance | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000BASE-T IEEE 802.3ae 10Gb/s Ethernet IEEE 802.3x Flow Control and Back Pressure IEEE 802.3ad Port Trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN Tagging IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt Power over Ethernet Plus Plus IEEE 802.3az for Energy-Efficient Ethernet RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 RFC 3810 MLD v2 ITU-T G.8032 ERPS Ring |
| Environment | |
| Operating Temperature | -40 ~ 75 degrees C |
| Storage Temperature | -40 ~ 85 degrees C |
| Humidity | 5 ~ 95% (non-condensing) |
