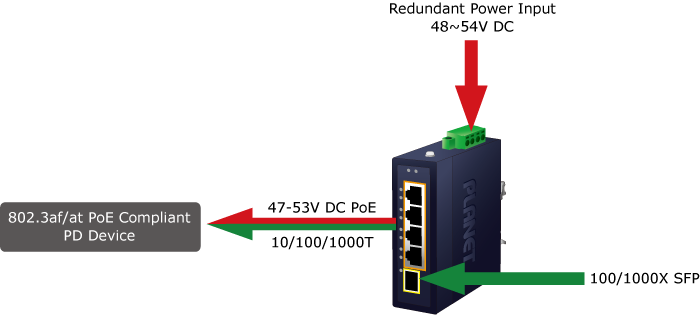

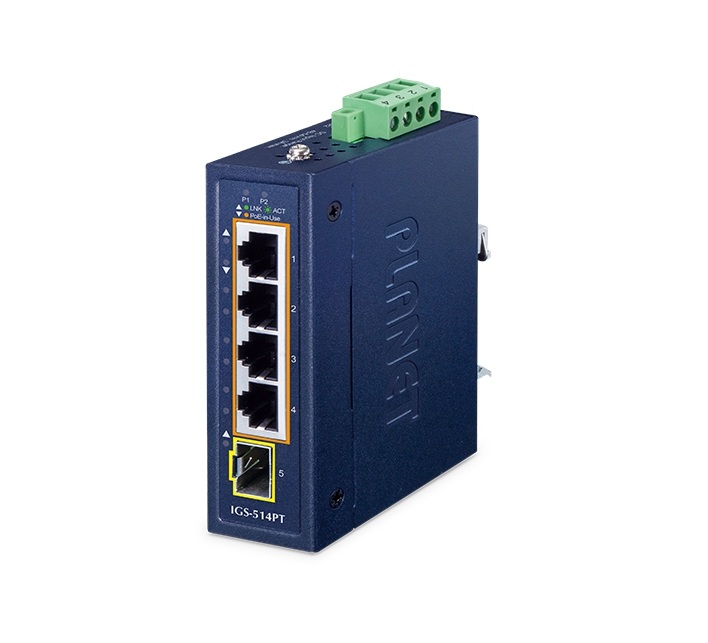

PLANET IGS-514PT là bộ chuyển mạch PoE+ 4 cổng cấp công nghiệp nhỏ nhất trong dòng sản phẩm PoE công nghiệp của PLANET và được thiết kế đặc biệt để lắp đặt trong môi trường chật hẹp. Nó cung cấp khả năng đầu ra PoE+ 802.3at lên đến 120 watt và hiệu suất Gigabit tốc độ cao ngay cả trong môi trường công nghiệp khắc nghiệt. Nó đi kèm với bốn cổng PoE+ 10/100/1000BASE-T 802.3at và một giao diện SFP 100/1000X cho kết nối đường lên.
Hệ thống nguồn của IGS-514PT hỗ trợ đầu vào nguồn DC 48~54V để dự phòng nguồn và linh hoạt vận hành. Nó có tổng công suất lên đến 120 watt cho các loại ứng dụng PoE khác nhau và nhiệt độ hoạt động từ -40 đến 75 độ C trong vỏ kim loại IP30 chắc chắn.
Nội dung chính
Giải pháp cấp nguồn công suất cao cắm là chạy
Tuân thủ công nghệ IEEE 802.3at Power over Ethernet Plus, IGS-514PT cung cấp công suất đầu ra PoE lên đến 30 watt, cho phép người dùng linh hoạt triển khai đồng thời các thiết bị tiêu chuẩn và công suất cao mà không cần cấu hình phần mềm. Hơn nữa, IGS-514PT có thể mở rộng khoảng cách xa hơn nhiều bằng cách sử dụng bộ mở rộng PoE PLANET để cấp nguồn cho các thiết bị PoE PD, có thể được lắp đặt cách xa hơn 100 mét. Bằng cách kết nối nhiều bộ mở rộng PoE, nó cung cấp sự linh hoạt để tăng gấp đôi, gấp ba hoặc gấp bốn khoảng cách của mạng PoE.
Khả năng kết nối cáp quang mở rộng phạm vi triển khai mạng

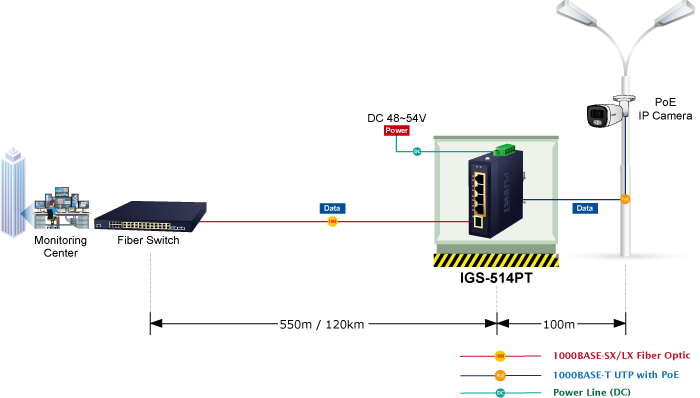

Khoảng cách tối đa giữa hai thiết bị IP thông qua cáp Ethernet UTP là 100 mét. Để mở rộng phạm vi triển khai thiết bị IP một cách linh hoạt, khe cắm SFP của IGS-514PT hỗ trợ 100BASE-FX/1000BASE-X, các module SFP và nhiều hơn nữa có thể đạt khoảng cách truyền dẫn lên đến 120km.
Do đó, việc xây dựng giải pháp mạng FTTH (Fiber to the Home), FTTC (Fiber to the Curb) cho các nhà cung cấp dịch vụ Internet (ISP) hoặc FTTB (Fiber to the Building) cho các doanh nghiệp trở nên dễ dàng hơn nhiều đối với người dùng khi sử dụng khả năng triển khai đường dài. IGS-514PT có thể xử lý lượng dữ liệu cực lớn trong một cấu trúc liên kết an toàn, kết nối với bộ chuyển mạch đô thị, đường trục hoặc máy chủ dung lượng cao.
Hệ thống mạng có độ tin cậy cao với nguồn điện kép

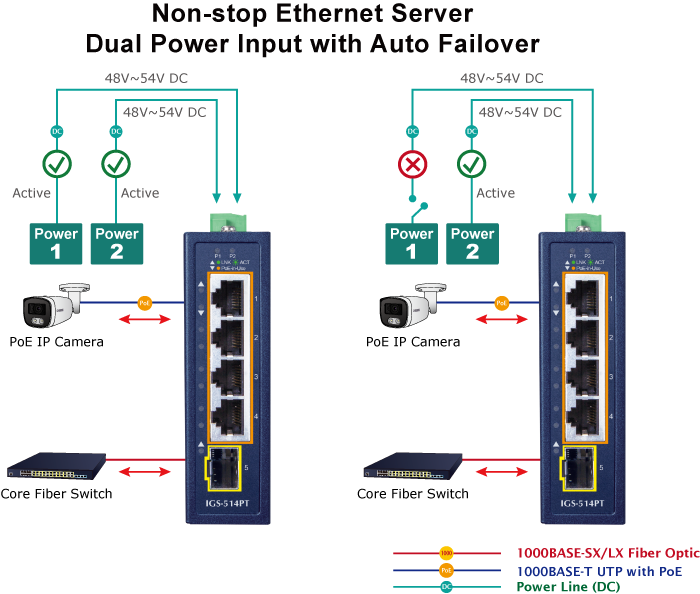

Switch PoE công nghiệp PLANET IGS-514PT sở hữu hệ thống nguồn điện kép mạnh mẽ với dải điện áp rộng (48V~54V DC) được tích hợp vào mạng tự động hóa của khách hàng để nâng cao độ tin cậy và thời gian hoạt động của hệ thống. Trong ví dụ bên dưới, khi Nguồn điện 1 gặp sự cố, chức năng chuyển đổi dự phòng phần cứng sẽ tự động được kích hoạt để tiếp tục cấp nguồn cho IGS-514PT thông qua Nguồn điện 2 mà không làm gián đoạn hoạt động.
Nhỏ gọn nhưng đủ mạnh mẽ cho mọi môi trường khắc nghiệt
Với vỏ kim loại công nghiệp IP30, IGS-514PT cung cấp khả năng chống nhiễu điện từ và xung điện mạnh ở mức cao, thường gặp ở các nhà máy hoặc tủ điều khiển giao thông ven đường không có điều hòa. Thiết bị có cấu trúc thông gió nên không cần quạt làm mát, giúp hoạt động êm ái. Có khả năng hoạt động trong dải nhiệt độ từ -40 đến 75 độ C, IGS-514PT có thể được đặt ở hầu hết mọi môi trường khắc nghiệt.
Bảo vệ mạnh mẽ
PLANET IGS-514PT cung cấp khả năng phóng điện tiếp xúc ±6KV DC và phóng điện không khí ±8KV DC để bảo vệ ESD cho Ethernet. Nó cũng hỗ trợ khả năng chống xung điện ±6KV để cải thiện độ ổn định của sản phẩm và bảo vệ mạng lưới của người dùng khỏi các cuộc tấn công ESD gây thiệt hại, đảm bảo hoạt động không bị gián đoạn.
Lắp đặt linh hoạt và dễ dàng trong không gian hạn chế
IGS-514PT có kích thước nhỏ gọn, được thiết kế đặc biệt để lắp đặt trong môi trường hẹp, chẳng hạn như tủ tường. Nó có thể được lắp đặt bằng cách gắn cố định lên tường hoặc thanh ray DIN, do đó giúp việc sử dụng linh hoạt và dễ dàng hơn ở bất kỳ vị trí nào có không gian hạn chế.
Tính năng chính Switch PoE công nghiệp PLANET IGS-514PT
- 4 10/100/1000BASE-T Gigabit Ethernet RJ45 copper ports
- 1 port SFP slot, supporting 1000BASE-X and 100BASE-FX transceiver in dual modes
-
Vỏ kim loại IP30
-
Thiết kế gắn ray DIN, treo tường hoặc gắn bên hông
-
Nguồn điện dự phòng DC 48~54V với bảo vệ chống đảo cực
-
Hỗ trợ bảo vệ chống tĩnh điện ESD Ethernet DC 6KV.
-
Nhiệt độ hoạt động từ -40 đến 75 độ C
Thông số kỹ thuật Industrial PoE Switch PLANET IGS-514PT
| Hardware Specifications | |
|---|---|
| Copper Ports | 4 10/100/1000BASET RJ45 auto-MDI/MDI-X ports |
| SFP Ports | 1 1000BASE-SX/LX/BX SFP interface, backward compatible with 100BASE-FX SFP |
| PoE Injector Ports | 4 ports with 802.3at PoE+ injector function (Ports 1 to 4) |
| Connector | Removable 4-pin terminal block Pin 1/2 for Power 1; Pin 3/4 for Power 2 |
| Power Requirements | 48~54V DC, 3A (max.) Redundant power with reverse polarity protection |
| Power Consumption | DC 54V: Max. 1.62 watts/5.53BTU (System) Max. 135 watts/460.64BTU ( Full Loading) |
| Dimensions (W x D x H) | 30 x 70 x 104 mm |
| Weight | 260g |
| Enclosure | IP30 metal case |
| Installation | DIN-rail kit and wall-mount kit |
| ESD Protection | 6KV |
| Switch Specifications | |
| Switch Architecture | Store-and-Forward |
| Switch Fabric | 10Gbps |
| Throughput (packet per second) | 7.4Mpps@64bytes |
| Address Table | 2K entries |
| Jumbo Frame | 9Kbytes |
| Flow Control | Back pressure for half duplex IEEE 802.3x pause frame for full duplex |
| Power over Ethernet | |
| PoE Standard | IEEE 802.3at Power over Ethernet Plus/PSE Backward compatible with IEEE 802.3af Power over Ethernet/PSE |
| PoE Power Supply Type | End-span |
| Power Pin Assignment | 1/2 (+), 3/6 (-) |
| PoE Power Output | 30 watts (per port) |
| PoE Power Budget | 120 watts |
| Max. Number of Class 4 PDs | 4 |
| Standards Conformance | |
| Regulatory Compliance | FCC Part 15 Class A, CE |
| Stability Testing | IEC 60068-2-32 (free fall) IEC 60068-2-27 (shock) IEC 60068-2-6 (vibration) |
| Standards Compliance | IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.3z Gigabit Ethernet over Fiber Optic IEEE 802.3x Full-Duplex Flow Control IEEE 802.3az Energy Efficient Ethernet (EEE) IEEE 802.3at Power over Ethernet Plus PSE IEEE 802.3af Power over Ethernet Plus IEEE 802.1p Class of Service |
| Environment | |
| Temperature | Operating: -40~75 degrees C Storage: -40~75 degrees C |
| Humidity | Operating: 5~90% (non-condensing) Storage: 5~90% (non-condensing) |
