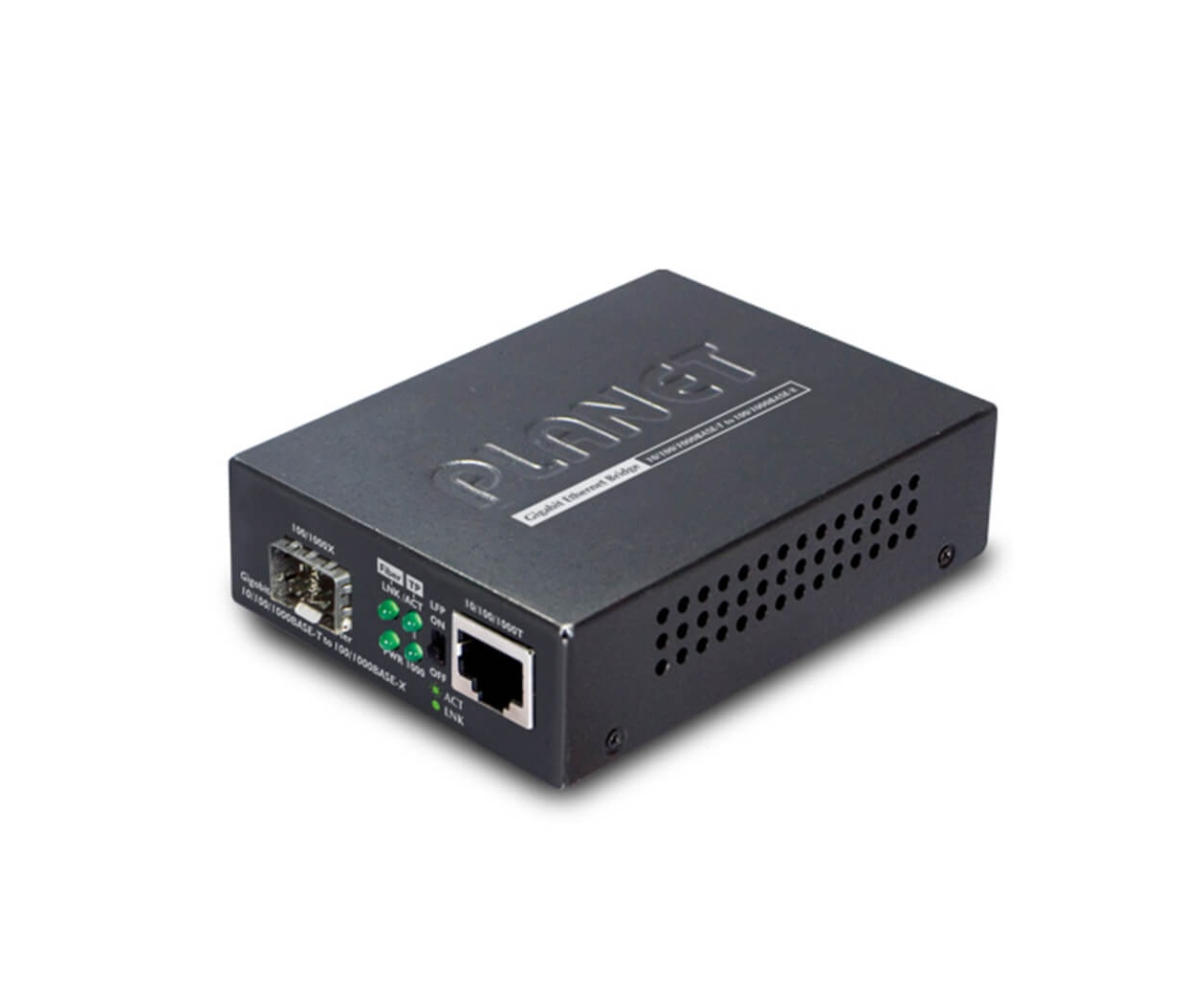

Gigabit Media Converter PLANET GT-805A cung cấp giải pháp chuyển đổi quang-điện từ Gigabit Ethernet Media 10/100/1000Mbps qua cổng RJ45 sang giao diện quang khe cắm SFP và ngược lại. Bộ chuyển đổi quang điện PLANET GT-802S có khe cắm SFP cho phép người dùng dễ dàng lựa chọn module SFP theo bước sóng, khoảng cách, tiện lợi khi dùng trong các ứng dụng mở rộng mạng LAN/WAN, truyền dữ liệu từ các Camera IP về trung tâm hoặc truyền tải tín hiệu internet/voice.
Nội dung chính
Mở rộng khoảng cách với hiệu suất cao và truyền thông mạng ổn định
PLANET GT-805A là giải pháp linh hoạt để truyền tín hiệu Ethernet Media 10/100/1000Mbps qua cổng RJ45 và hiệu suất sợi quang Gigabit cực kỳ ổn định, hỗ trợ chuyển đổi giữa mạng 10/100/1000BASE-T và 1000BASE-SX/LX với khe cắm SFP linh hoạt. Tín hiệu Ethernet cho phép ba loại phân đoạn kết nối dễ dàng, hiệu quả và tiết kiệm chi phí cho nhiều ứng dụng mở rộng truyền dẫn qua cáp quang khác nhau.
Các tính năng quản lý thông minh nâng cao
Converter quang Planet GT-805A cung cấp khả năng tự động nhận MDI / MDI-X và công tắc DIP để định cấu hình chức năng Link Fault Passthrough (LFP). Chức năng LFP bao gồm Chuyển tiếp mất mát liên kết (LLCF) / Trả lại tổn thất liên kết (LLR). LLCF / LLR có thể cảnh báo ngay lập tức cho quản trị viên về sự cố của phương tiện liên kết và cung cấp giải pháp hiệu quả để giám sát mạng.
Công tắc DIP có thể tắt hoặc bật chức năng LFP. LLCF có nghĩa là khi một thiết bị được kết nối với bộ chuyển đổi và đường truyền TP bị mất liên kết, sợi quang của bộ chuyển đổi sẽ ngắt liên kết truyền. LLR (Link Loss Return) có nghĩa là khi một thiết bị được kết nối với bộ chuyển đổi và đường cáp quang bị mất liên kết, sợi quang của bộ chuyển đổi sẽ ngắt liên kết truyền. Cả hai đều có thể cảnh báo ngay lập tức cho quản trị viên về sự cố của phương tiện liên kết và cung cấp giải pháp hiệu quả để giám sát mạng.
Cài đặt dễ dàng
Chuyển đổi quang điện dòng Planet GT-805A cho phép hai loại phân đoạn kết nối dễ dàng. Dòng GT-80x có thể được sử dụng như một thiết bị độc lập khi được cấp nguồn bởi Adapter AC/DC, hoặc được sử dụng cùng với bộ Chassis tập trung PLANET 19 inch 7~15-khe cắm ( tùy theo phiên bản Chassis: MC-700 / MC-1500 / MC -1500R / MC-1500R48), với nguồn tập trung.
Tính năng chính Gigabit Media Converter Planet GT-805A
- Chuyển đổi quang điện tốc độ Gigabit 10/100/1000BaseT và 1000BaseX
- Khe cắm SFP cho phép linh hoạt lựa chọn bước sóng, khoảng cách kết nối
- Tự động nhận MDI / MDI-X
- Hỗ trợ tính năng LFP (Chức năng truyền lỗi liên kết) (LLCF / LLR) thông qua công tắc DIP.
- Sử dụng độc lập hoặc tập trung với khung giá PLANET 19 inch 7~15-khe cắm ( tùy theo phiên bản Chassis: MC-700 / MC-1500 / MC -1500R / MC-1500R48).
- Nguồn điện: Adapter 100~240VAC/5VDC
Thông số kỹ thuật chung dòng Media Converter Planet GT-80x series
| Hardware Specifications | |
|---|---|
| Hardware Version | 6 |
| Ports | 1 x 10/100/1000BASE-T port: GT-802/GT-802S/GT-802S40/GT-802S60/GT-805A/GT-806A20/GT-806B20/GT-806A40/GT-806B40/ GT-806A60/GT-806B601 x 1000BASE-SX SC port: GT-8021 x 1000BASE-LX SC port: GT-802S/GT-802S40/GT-802S601 x 100/1000BASE-X SFP port: GT-805A1 x 1000BASE-BX SC port: GT-806A20/GT-806B20/GT-806A40/GT-806B40/GT-806A60/GT-806B60 |
| Copper Interface | RJ45 port (auto-MDI/MDI-X) twisted pair |
| Optic Interface | GT-802/GT-802S/GT-802S40/GT-802S60: SC GT-805A: SFP GT-806A20/GT-806B20/GT-806A40/GT-806B40/GT-806A60/GT-806B60: WDM SC |
| Fiber Maximum Distance | GT-802: 220/550m GT-802S: 10km GT-802S40:40km GT-802S60:60km GT-805A: N/A GT-806A20: 20km GT-806B20: 20km GT-806A40: 40km GT-806B40: 40km GT-806A60: 60km GT-806B60: 60km GT-802: 220/550m GT-802S: 10km GT-802S40:40km GT-802S60:60km GT-805A: N/A GT-806A20: 20km GT-806B20: 20km GT-806A40: 40km GT-806B40: 40km GT-806A60: 60km GT-806B60: 60km |
| Optic Wavelength | GT-802: 850nm GT-802S: 1310nm GT-802S40:1310nm GT-802S60:1310nm GT-805A: N/A GT-806A20: TX:1310nm RX:1550nm GT-806B20: TX:1550nm RX:1310nm GT-806A40: TX:1310nm RX:1550nm GT-806B40: TX:1550nm RX:1310nm GT-806A60: TX:1310nm RX:1550nm GT-806B60: TX:1550nm RX:1310nm |
| Max. Optical Launch Power | GT-802: -4dBm GT-802S: -3dBm GT-802S40: -3dBm GT-802S60: -3dBm GT-805A: N/A GT-806A20: -3dBm GT-806B20: -3dBm GT-806A40: +5dBm GT-806B40: +4dBm GT-806A60: +5dBm GT-806B60: +4dBm |
| Min. Optical Launch Power | GT-802: -9.5dBm GT-802S: -9.5dBm GT-802S40: -9.5dBm GT-802S60: -9.5dBm GT-805A: N/A GT-806A20: -9dBm GT-806B20: -9dBm GT-806A40: 0dBm GT-806B40: -1dBm GT-806A60: 0dBm GT-806B60: -1dBm |
| Max. Input Power | GT-802: N/A GT-802S: -3 GT-802S40: -3 GT-802S60: -3 GT-805A: N/A GT-806A20: -3 GT-806B20: -3 GT-806A40: -2 GT-806B40: -2 GT-806A60: -2 GT-806B60: -2 |
| Min. Input Power | GT-802: -18 GT-802S: -20 GT-802S40: -20 GT-802S60: -20 GT-805A: N/A GT-806A20: -21 GT-806B20: -21 GT-806A40: -25 GT-806B40: -25 GT-806A60: -25 GT-806B60: -25 |
| Optical Link Budget | GT-802: 3dB(62.5/125μm) 4dB(50/125μm) GT-802S: 4.9dB GT-802S40: 4.9dB GT-802S60: 4.9dB GT-805A: N/A GT-806A20: 12dB GT-806B20: 12dB GT-806A40: 25dB GT-806B40: 24dB GT-806A60: 25dB GT-806B60: 24dB |
| LED Indicator | PWR TP LINK/ACT, 1000 LINK/ACT Fiber LINK/ACT |
| DIP Switch | LFP function (Disable / Enable) setting |
| Power Consumption | 4.6 watts/15 BTU (maximum) |
| Power Input | DC 5V/2A |
| Dimensions (W x D x H) | 70 x 97 x 26 mm |
| Weight | 0.2kg |
| Converter Specifications | |
| Speed | Twisted-pair: 10/20Mbps for half/full duplex 100/200Mbps for half/full duplex 2000Mbps for full duplex Fiber-optic: 2000Mbps for full duplex 200Mbps for full duplex (GT-805A only) |
| Network Cables | Twisted-pair 10BASE-T: 2-pair UTP Cat. 3,4,5, up to 100m 100BASE-TX: 2-pair UTP Cat. 5, up to 100m 1000BASE-T: 4-pair STP Cat 5 up to 100mFiber-optic Cable 1000BASE-SX: 50/125μm or 62.5/125μm multi-mode fiber cable, up to 220/550m/2km. 1000BASE-LX: 9/125μm single-mode cable, providing long distance for 10/20/40/80/120km (vary on SFP module)100BASE-FX: 50/125μm or 62.5/125μm multi-mode fiber cable for up to 2km (vary on SFP module) 9/125μm single-mode cable for 20/40/60/120km (vary on SFP module) |
| Jumbo Packet Size | 9K |
| Standard Conformance | |
| Standards Compliance | IEEE 802.3, 10BASE-T IEEE 802.3u, 100BASE-TX/100BASE-FX IEEE 802.3ab, 1000BASE-T IEEE 802.3z, 1000BASE-SX/LX IEEE 802.3x Full-duplex flow control |
| Environment | |
| Operating Environment | Operating temperature: 0 to 50 degrees C Humidity: 5~95% non-condensing |
| Storage Environment | Storage temperature: -10 to 70 degrees C Humidity: 5~95% non-condensing |
| Emissions | FCC Class A, CE Class A |
Các phiên bản sản phẩm:
- Planet GT-802: 10/100/1000BASE-T to 1000BASE-SX Media Converter (SC, MM) -220/550m
- Planet GT-802S40: 10/100/1000BASE-T to 1000BASE-LX Media Converter (SC, SM) -40km
- Planet GT-802S60: 10/100/1000BASE-T to 1000BASE-LX Media Converter (SC, SM) -60km
- Planet GT-805A :10/100/1000BASE-T to 100/1000BASE-X Media Converter (mini-GBIC, SFP) – distance depending on SFP module
- Planet GT-806A20: 10/100/1000BASE-T to 1000BASE-LX (WDM) Media Converter TX:1310nm~20km
- Planet GT-806B20: 10/100/1000BASE-T to 1000BASE-LX (WDM) Media Converter TX:1550nm~20km
- Planet GT-806A40: 10/100/1000BASE-T to 1000BASE-LX (WDM) Media Converter TX:1310nm~40km
- Planet GT-806B40: 10/100/1000BASE-T to 1000BASE-LX (WDM) Media Converter TX:1550nm~40km
- Planet GT-806A60: 10/100/1000BASE-T to 1000BASE-LX (WDM) Media Converter TX:1310nm~60km
- Planet GT-806B60: 10/100/1000BASE-T to 1000BASE-LX (WDM) Media Converter TX:1550nm~60km
- Planet GT-802S: 10/100/1000BASE-T to 1000BASE-LX Media Converter (SC, SM) -10km
| Optic Mode | Connector Type | Distance |
| Multi-mode | Duplex LC/SC | 220m/550m/2km |
| Single mode | Duplex LC/SC | 10/20/40/80/120km |
| Single mode WDM | Simplex LC/SC | 10/20/40/80km |
